Thema: Baubericht RC-SAN-Hummer in 1:16 |
[ - Antworten - ] |
09.04.2005, 10:46 Uhr TOM
MAN Kippa Määähn
|
Hi Jungs
Kleine Vorgeschichte:
Schon lange war ich auf der Suche nach nem 1:16er Hummer. Nach fast einjähriger Suche im Netz fand ich im tiefsten Canada noch nen Händler der einen liegen hatte. Und besser noch: EINE SAN-VERSION! :D:D:D:D
Nach einigen Emailverkehr war der dann bestellt und kam zu mir. satte 14,00 € kostete der Baukasten! (Leider hatte er nur den einen!) Bei Ebay gingen solche Baukästen schon für 70 - 80 ,- € wech!
Zum Modell:
Ursprünglich war das ein Baukasten aus China - leider gibts den nicht mehr. Nirgends eine Herstellerangabe was die Recherche ziemlich unmöglich macht! Leider!!! Möchte wetten das irgendwo noch satt dieser Baukästen rumliegen! grummel......
Der Maßstab ist exakt 1:16.
Der Baukasten hatte etwa 40 Einzelteile, die teilweise nicht sehr passgenau waren, aber was solls. Chassis mit Motor war bereits fertig vomontiert. Ein Blick auf den Motor und die Übersetzung schrie gleich nach: "Rausschmeißen!" Ein Rennhummer wollte ich nicht haben. Federung: Nur angedeutet! Also auch Umbaubedarf!
Die Umbauten:
Ich habe das Org-Getriebe rausgeschmissen und ein Universalgetriebe von Conrad eingebaut, hier ließ sich die Untersetzung ganz einfach einstellen. Danach wurde das ganze über nen Dreieckslenker und 2 Zugstreben federnd aufgehangen. An der VA wurde auch ein bißchen was geändert, auch hier federt der Kleine nun ein. Insgesamt sinds nun diagonal ca 20 mm Federweg, was für leichtes Gelände dicke langt.
Scheinwerfer, BLinker und Rückleuchten sind von AFV-MODEL vom Bradley/MLRS. Diese wurden mit LED bestückt und funktionieren auch.
Leider habe ich so gut wie keine Bilder während der Bauphase gemacht , daher nur Bilder vom (fast-) fertigen Modell.
Bei der Suche nach nem Tarnplan im Netz fand ich ein paar Seiten über den "M997" - wie er bei der US-Army heißt, und siehe da, die haben fast alle nen Bullenfänger vorne drann! Ein kurzer Blick in die MEssingecke: 1 x 3 mm Flachprofil - das sollte doch gehen.
Nach den Bildern hab ich dann die Profile entsprechend in Form gebracht und verlötet. Abschließend kam von hinten noch Kupfergage drann - ebenfalls verlötet. Unterhalb wurde der Bullenfänger mit 4 M1,4-Schrauben angeschraubt.
Elektronik:
Ein super kleiner 4-Kanalempfänger von ACT + unseren neuen DSC12/4-Regler liegen nun im inneren. Dazu noch ein Schaltbaustein fürs Licht. Gelenkt wird über einen quer eingebauten Miniservo aus dem Helibereich der sehr feinfühlig reagiert. Das originale Akkufach wurde entsprechend leicht abgeändert damit ein selbstgebautes 7,2 Voltakkupack mit AA-Zellen reinpasste, Ladebuchse und ein versenkter Schalter schließen den Bereich ab.
Lackierung:
Eine neue Airbrushpistole Marke AZTEK 4709 machte es nun auch möglich ne vernünftige Tarnung zu lackieren, die olle revellgun flog in die Tonne!
Die beiliegenden Decals mit den Kreuzen waren bis auf das an der Front nicht mehr nutzbar, da zu alt. Des weiteren sind die Bereiche seitlich, oben und Hinten an den Stellen mit Nietenreihen versehen, was das anbringen der Decals unmöglich macht. Da die Lackierei eh immer jeden Abend so nebenbei geschah traute ich mich ans Maskieren und hab die Sache Stück für Stück gebrusht. Kleine Ausbesserungen wurden dann mit dem Pinsel vorgenommen.
Nach der 1. Klarlackrunde habe ich dem Hummer dann ein dezentes Washing verpasst (Danke hier nochmal an Günther für die Vorführung und Tips! ) - danach kam die obligatorische Dreckspritzerei.
Kurz vor Ostern sach der gute dann so aus:
Danach kamen noch die Scheiben rein und die Spiegel drann. Auf den Vorbildfotos sah man gut, das die Amis Schilder in den Frontscheiben haben, damit man gleich weiß wenn man zusammens******n muß! die kamen dann natürlich auch rein:
Letztes WE kam es zu einem kleinen Treffen mit Norberts SAN-Hummer und Müllers M113:
Einen Allradausbau mach ich vielleicht später mal, wenn der SAN-Wolf mal endlich soweit funktioniert wie geplant!
TOM
[ Dieser Beitrag wurde von TOM am 09.04.2005 editiert. ]
|
|
Beitrag 1 mal editiert. Zuletzt editiert von TOM am 09.04.2005 10:59.
|
|
|
09.04.2005, 10:50 Uhr TOM
MAN Kippa Määähn
|
Kleines Update:
Gestern bekam ich den ersten Testreifen in PU mit 75er Shore. Wie immer bei mir entstand der Reifen in 3D und der Prototyp wurde mit nem 3D-Drucker hergestellt.
Ich denke der Unterschied ist deutlich erkennbar!
Reifenbeschriftung ist auch drauf - wenn schon - denn schon! :D:D
TOM
|
|
|
|
|
09.04.2005, 11:08 Uhr rebam
|
Tipp von der Bw.
Ruf "Sani",damit deine Kameraden wissen,daß du verletzt bist und die helfen.Falls dann doch ein Sani kommen sollte stell dich tot damit er dich nicht totbehandelt
Ne ist schön.Die neuen Reifen sehen so aus,als ob sie etwas schmal auf der Felge sitzen.Kommt noch den Reifeneinlage rein oder muss das so?
Tino -- ANOTHER ONE BITES THE DUST
|
|
|
|
|
09.04.2005, 11:13 Uhr TOM
MAN Kippa Määähn
|
Hi
Die Reifen hab ich so gemacht, das diese auf der Orgfelge und ner neuen passen. sitzen optisch etwas tief in der felge....aber nicht schlimm.
Einlagen sind bei 75er Shore nicht notwendig.
TOM
-- AFV-MODEL
Scalemodels & Spareparts
http://www.afv-model.com
|
|
|
|
|
09.04.2005, 11:49 Uhr GG
|
Und das für den Preis, ich bin fasziniert -- Gruß
Günter
|
|
|
|
|
09.04.2005, 11:56 Uhr maule
|
da hat das porto bestimmt mehr gekostet als der humvee?!
ist total klasse geworden, hut ab!!!
-- gruß sven
--------------------------------------------
Es sind schon ganz andere mit mir
fertig geworden!
|
|
|
|
|
09.04.2005, 14:40 Uhr spot01
|
:D
Hallo,
.................er kann's halt, unser Tom;)
Ist mal wieder ein super Modell geworden. Egal war er anpackt hat Hand und Fuss. Prima Tom.
Zu den Felgen: lassen sich die Felgenringe nicht etwas erwärmen und nach aussen oder flacher dücken? Dann liegen die bei den Reifen besser an.
Grüße -- "Old Ironside" Peter
(der aus der Pfalz kommt)
|
|
|
|
|
09.04.2005, 17:49 Uhr Norbert
Puppenspieler [Administrator]
|
Sehr lecker die Reifen
Die würden meinem bestimmt auch gut stehen

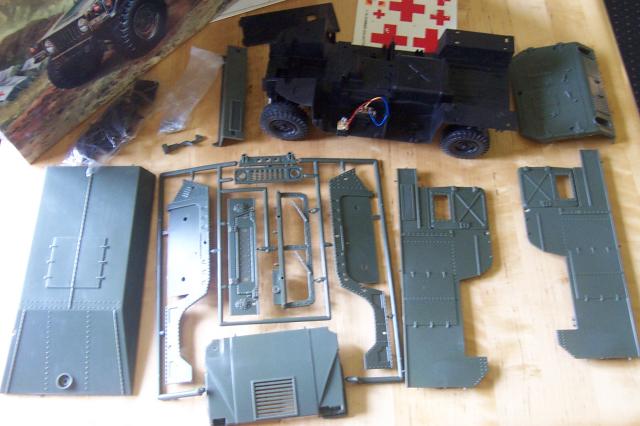

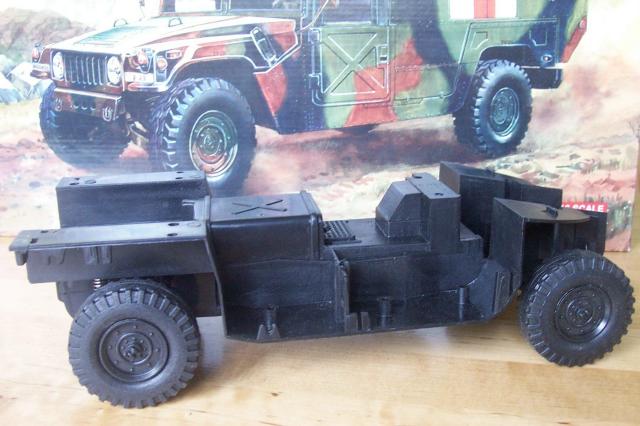

Hier mal 2 Bilder vom Baukasten:
Gruß Norbert -- http://www.panzerfan.de
"Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher." (Albert Einstein)
|
|
|
|
|
09.04.2005, 20:18 Uhr speedjunkie1401
|
ahoi ahoi!
sehr sehr schöne kiste! live wirkt er noch besser
son ding muss ich mir auch nochma auftreiben
gruß andi
|
|
|
|
|
09.04.2005, 20:57 Uhr Dirk
Schlaflos in Altengrabow
|
Hallo Tom ......olle Legende
Mal wieder ein schönes Teil was Du da gebaut hast ,echt faszinierend diese Detailtreue in diesem Maßstab .
ABER ....
Ä´hem .
Nun ja ...........
......ich mein ja nur , ihr baut da so schöne Bundeswehrfahrzeuge > Fuchs demnächst MAN´s usw.
....sach ma wäre es da nicht längst an der Zeit für einen ###### na Du weißt schon dieser ###### stellt ja schließlich das Rückrad der Truppe da und ist meist überall dabei .....nur bei Euch leider nicht ........noch nicht

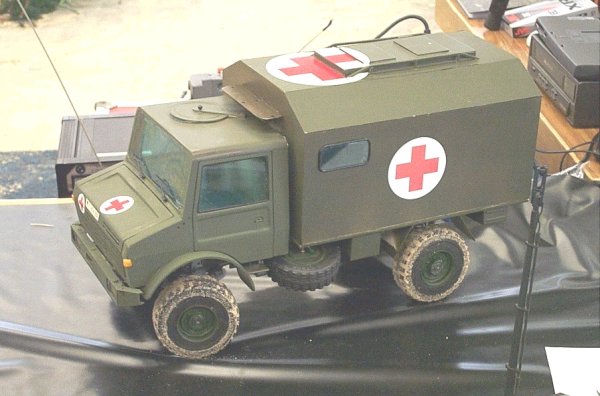

Anbei mal ein Bild von diesem Fahrzeug aber ich denke Du weißt schon worum es geht *nervtu*
Foto stammt von den Hamburger Modellbautagen 2002 oder 2003 stand bei den Müller Modellen .........tja und ich Dussel hatte damals noch kein Interesse an n`em Mog ,sonst hätte ich Ihm den bestimmt abgekauft ,das müßte doch 1:16 sein? ....genausowas dat wär doch was feines.
MfG Dirk
|
|
|
|
|
09.04.2005, 21:07 Uhr Schrauber
Schrauber-Familie [Moderator]
|
Hallo,
auch ich hatte das Glück ein solches Modell zu ergattern, nur als Truppenfahrzeug mit "Pritsche" Schade das es die Modelle nicht mehr gibt denn man kann wirklich was schönes daraus machen ....... : sieht man ja bei Tom und Norberts M996
Hoffe ich finde mal die Zeit um an meinem weiter zu machen !
Gruß Axel
|
|
|
|
|
10.04.2005, 10:55 Uhr TOM
MAN Kippa Määähn
|
Hallo Jungs
Vielen Dank für die lobenden Worte.
zu den Felgen nochmal:
Der nittlere Steg ist etwas schmal, daher rutscht der Reifen optisch etwas weit mit den Flanken gen Mitte. Irgendwann bekommt der Hummer mal neue Felgen mit genaueren Wellen usw. dann wird das Problem dabei auch gleich behoben.
der Versand war in der Tat teuerer als das ganze Modell!
@ Dirk
Wie das immer so ist: Das größte Problem bei irgendwelchen Farhzeugen sind doch immer die Ketten oder Reifen! Allerdings ist das Problem Reifen fürn Unimog schon vom Tisch. Siehe HIER!
Nun noch das Achsenproblem lösen wo wir aber auch schon recht aktiv sind. Schlußendlich muß dann nur noch DC mitspielen und dann "schau mer moal"!
In jedem Fall ist der Hummer ne nette Ergänzung zum Fuchs - gerade bei mir und meiner "SAN-Macke"
TOM
|
|
|
|
|
25.07.2005, 22:22 Uhr Zugfunker
|
Was für einen Elektromotor wurde denn eingebaut?
|
|
|
|
|
26.07.2005, 09:33 Uhr TOM
MAN Kippa Määähn
|
Hi
Da steckt nun das Universalgetriebe von Conrad drinne. Bei dem Getriebe kann man durch unterschiedliche Gruppierung der Zahnräder innerhalb die Untersetzung anpassen. Da der Motor zu schwach ist, kam dann in Magdeburg ein neier Speed 280 rein.
TOM
