30.01.2009, 21:26 Uhr
![ChristianB besucht im Moment nicht das Board.](themes/icons/useroffline.gif) ChristianB
![](http://www.rcpanzer.de/apboard/userpics/up_0000001467.jpg)
|
Moin Moin
nach längerer Modellbaupause mal wieder ein Modell was ich in der Mache habe.
Ein MAN 7to milgl A1.1 (SX2000)
Da ich nicht der Scratchbauer bin, habe ich auf einen Bausatz der Firma AFV zurückgegriffen.
Der 3-Achser ist vom Rahmen und der Hütte Baugleich mit dem 8x8 den Tom schon ausführlich hier:
MAN 8x8 AFV
vorgestellt hat.
Darum gehe ich nicht Näher auf den Rahmen und die Achsen ein, Fragen dazu werden trotzdem beantwortet
Bei den Achsen habe ich die mit Sperre gewählt.
Technik die reinkommt im Überblick:
> Achsen: Aussenplanetenachsen sperrbar
> Reifen: Hohlkammer Michelin XZL
> Getriebe: 2-Gang mit Leerlauf
> Motor: Truck Puller 2 7,2Volt
> Fahrspannung: 11,4 Volt Lipo
> Fahrregler: Servonaut S20
> ggf. noch ein 5A Power-BEC

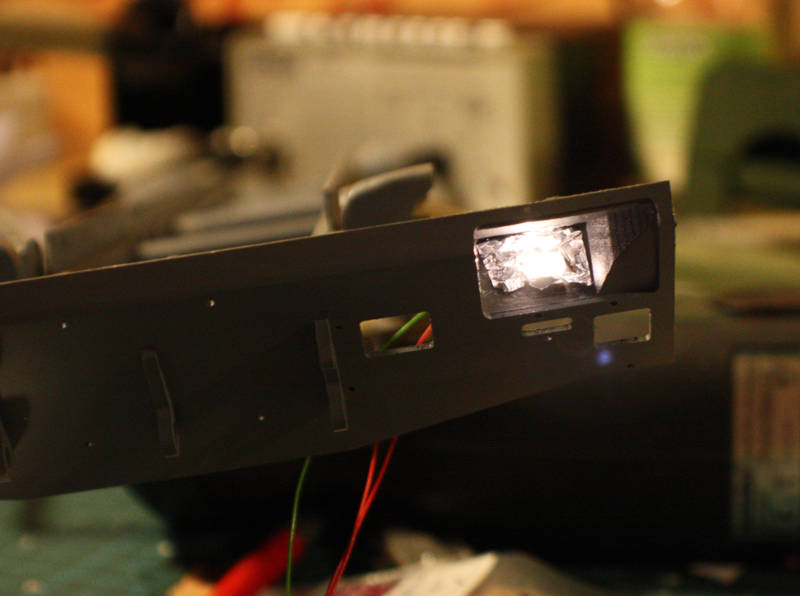

Beleuchtung (CTI Module)
> Stand-/Fahrlicht
> Begrenzungsleuchten
> Blinker/Warnblinker
> Bremslicht
> Rückfahrlicht
> Nebelschlußleuchte
Sound:
> Benedini Micro + 5cm LS
Fernsteuerung:
> Graupner MC19+zwo4

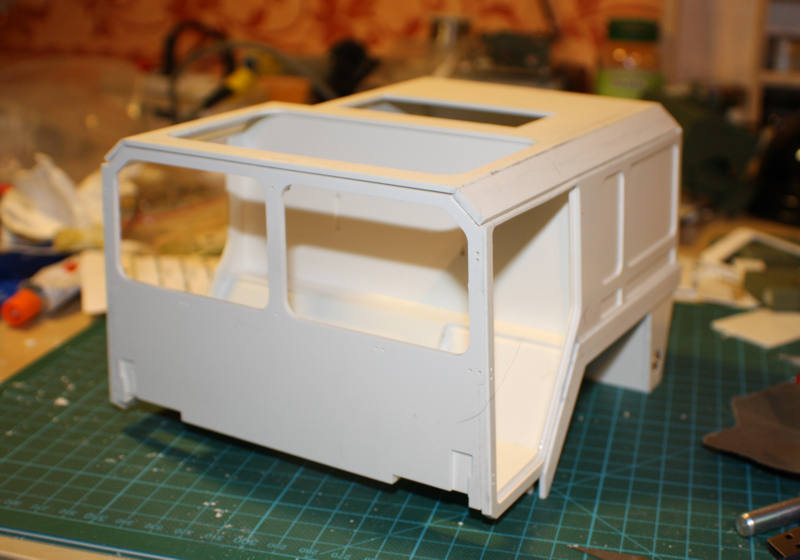

Fangen wir bei der "Hütte" an. Diese wird nach Bauplan aus 1mm bzw 2mm starken Polyplatten zusammen geklebt.

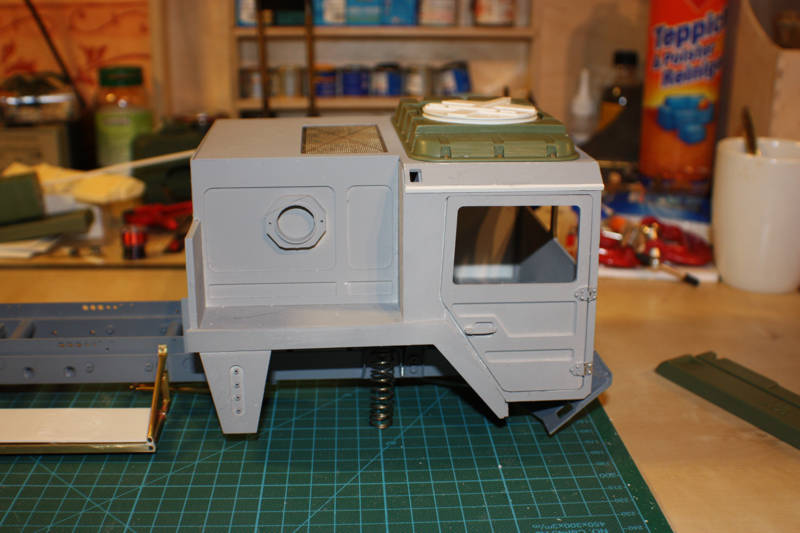

Der Rohbau auf dem Rahmen:

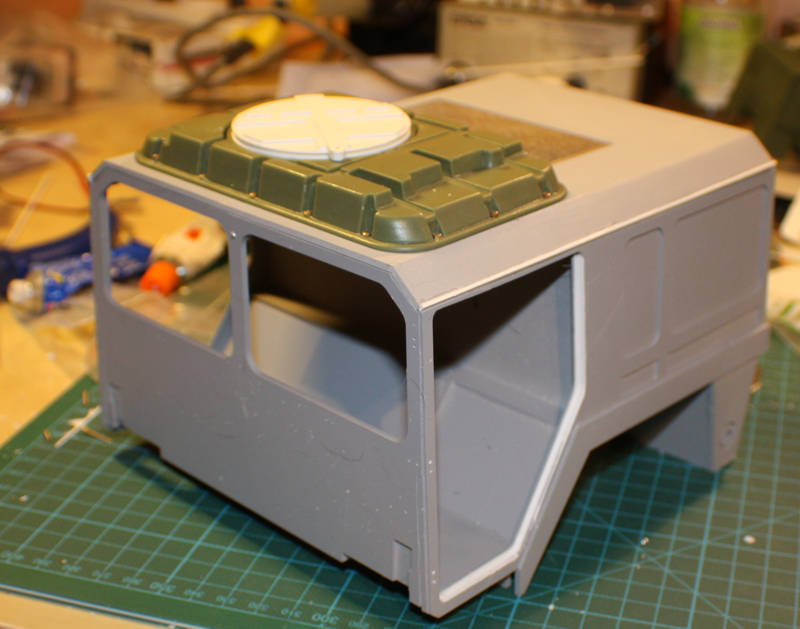

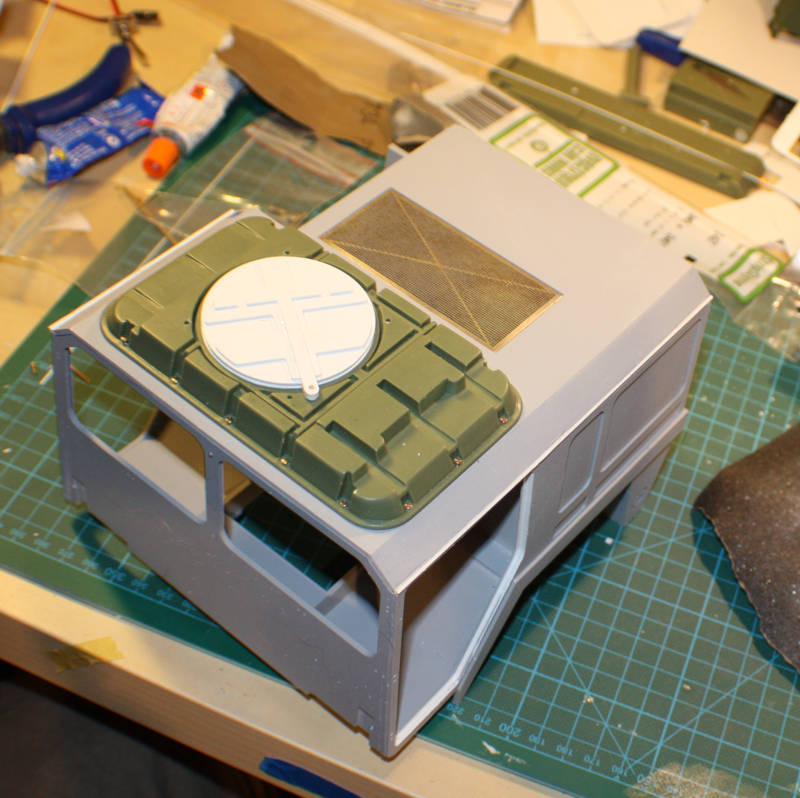

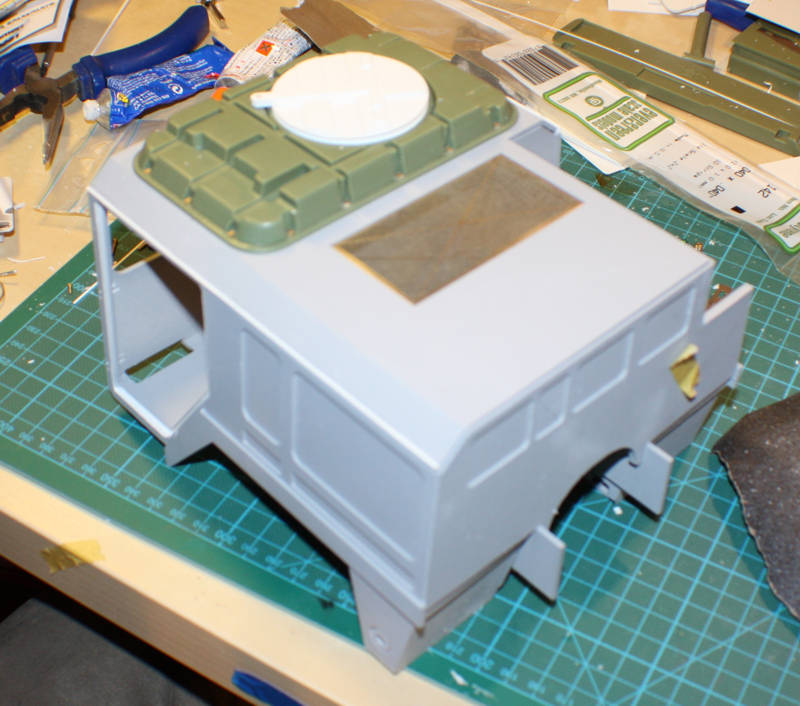

Mit Hardtop, Motorgitter und etwas Grundierung:
Das Hardtop ist nur geschraubt. Da ich noch nicht weiß was der MAN auf die "Pritsche" bekommt, bin ich so flexibel und kann das Hardtop ggf noch tauschen.
gleich geht weiter...
--
Gruss aus dem Harz
Christian
Semper idem - Semper vigilans
~~~~~~~~~~~~~~~~~~~~~~~~~~~~
http://www.militaerfotos.info
http://www.meisterwerke-in-1zu87.de
|
|
Beitrag 6 mal editiert. Zuletzt editiert von ChristianB am 04.02.2009 11:09.
|
|
|
30.01.2009, 21:35 Uhr
![ChristianB besucht im Moment nicht das Board.](themes/icons/useroffline.gif) ChristianB
![](http://www.rcpanzer.de/apboard/userpics/up_0000001467.jpg)
|

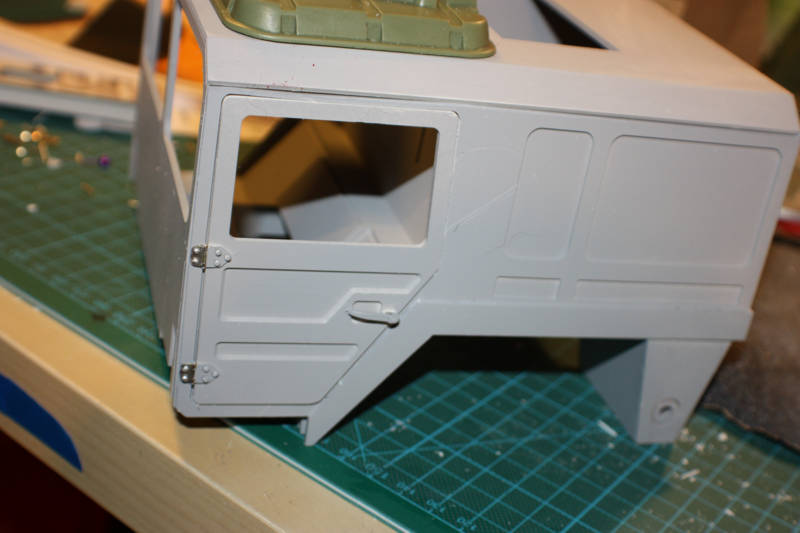

...weiter gehts mit ein paar Ätzteilen und den Türen....

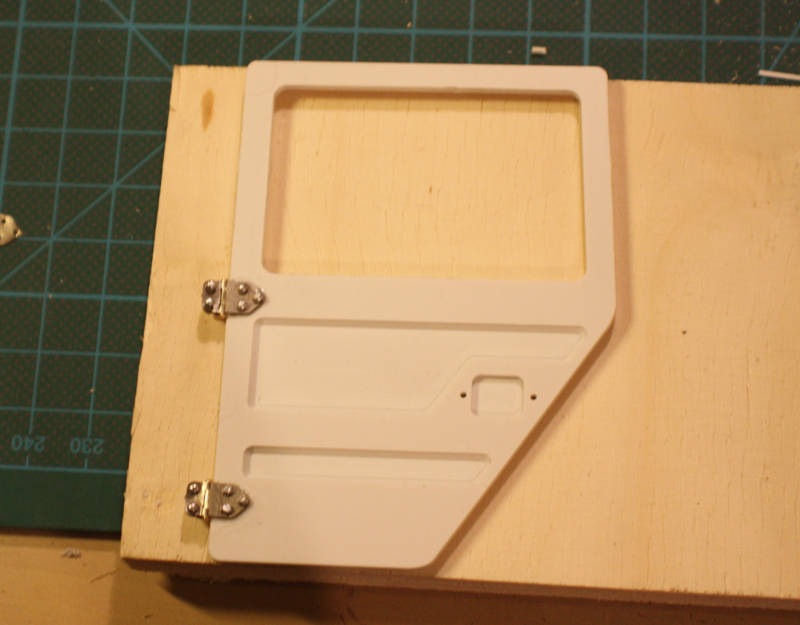

Ätzteile nach Plan biegen, verstifteln, biegen...
...und anbauen...

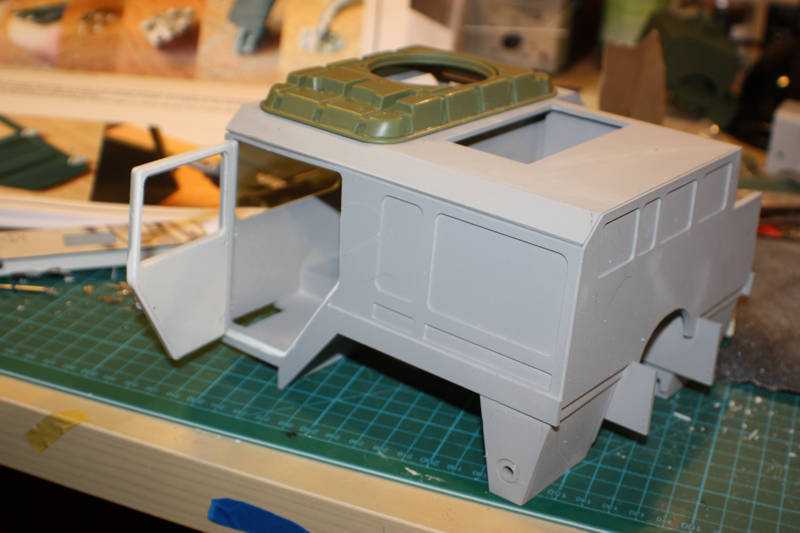

und das ganze dann an die Hütte pflanzen:

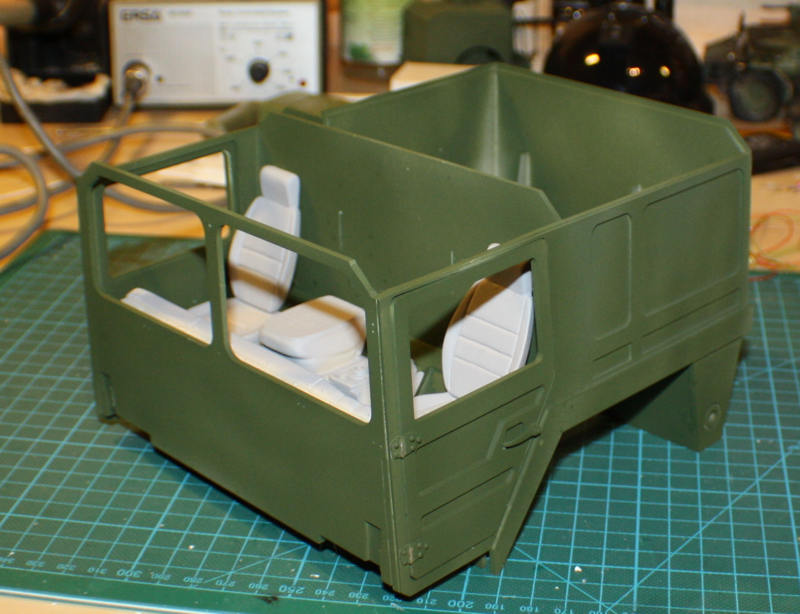

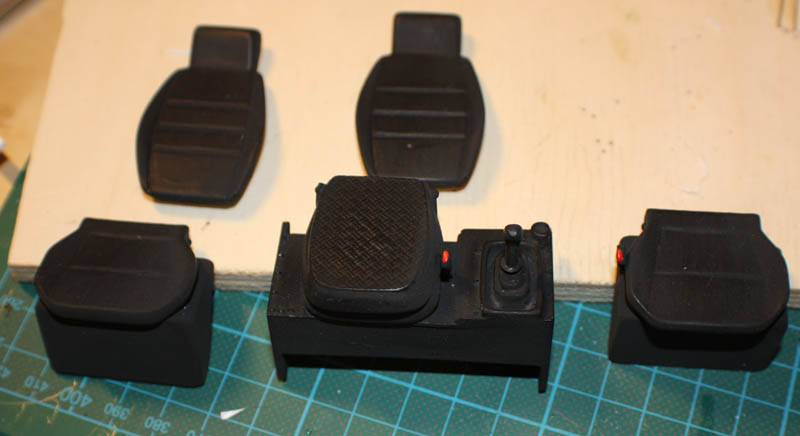

... derzeit sind die Hütteninnereien dran... ...wird später fortgesetzt... -- Gruss aus dem Harz
Christian
Semper idem - Semper vigilans
~~~~~~~~~~~~~~~~~~~~~~~~~~~~
http://www.militaerfotos.info
http://www.meisterwerke-in-1zu87.de
|
|
|
|
|
30.01.2009, 21:46 Uhr
![Norbert besucht im Moment nicht das Board.](themes/icons/useroffline.gif) Norbert
Puppenspieler [Administrator]
![](http://www.rcpanzer.de/apboard/userpics/up_0000000162.JPG)
|
|
31.01.2009, 09:36 Uhr
![GG besucht im Moment nicht das Board.](themes/icons/useroffline.gif) GG
![](http://www.rcpanzer.de/apboard/userpics/up_0000001230.jpg)
|
Hallo Christian,
sieht nicht schlecht aus bis jetzt
Die wievielte Baustelle ist das jetzt parallel bei Dir?
Aber wenn Du jetzt schön alle Bauberichte geleichzeitig aktualisierst finde ich das Klasse.
-- Gruß
Günter ![](http://www.panther-tanks.de/by.gif)
cg-model.de/cg-shop/start.php
|
|
|
|
|
31.01.2009, 12:30 Uhr
![chrisch besucht im Moment nicht das Board.](themes/icons/useroffline.gif) chrisch
![](http://www.rcpanzer.de/apboard/userpics/up_0000001126.jpg)
|
Hallo CB,
momentan sind ja ein paar MAN's in bau, das wird ja richtig spannend mit "Onkel Tom's Hütte"
--
MfG Chrisch
|
|
Beitrag 1 mal editiert. Zuletzt editiert von chrisch am 31.01.2009 12:30.
|
|
|
31.01.2009, 12:31 Uhr
![Fixa besucht im Moment nicht das Board.](themes/icons/useroffline.gif) Fixa
Exilberliner
![](http://www.rcpanzer.de/apboard/userpics/up_0000001122.jpg)
|
Hallo Christian
Da hast Du dir ja ein schickes Auto ausgesucht...
...und so wie ich dich einschätze leuchtet da nachher so einiges
Damit Du beim Kabelverlegen und Lämpchen anbauen nicht aus der Übung kommst,
kannst gleich noch einen 5t zum leuchten bringen
![](http://www.abload.de/img/bild076yj01.jpg)
Gruss Felix -- Alle Rechtschreibfehler in diesem Beitrag sind beabsichtigt und Ausdruck meiner Kreativität.
|
|
|
|
|
31.01.2009, 14:42 Uhr
![Volki besucht im Moment nicht das Board.](themes/icons/useroffline.gif) Volki
Smilekönig
![](http://www.rcpanzer.de/apboard/userpics/up_0000000959.jpg)
|
määnsch Christian.....damals im Kartoffelkrieg wurden SX-Dachaufbauten noch von Hand gedengelt
das wird eine richtige MAN-Schwemme....!! Was baust du denn nun hinten drauf? Der San-Container wär doch was. Dann noch ein schönes Soundmodul und den Container als LS-Resonanzraum. Das wummert dann schon prima .
Viel Spass beim Weiterbau...
--
RK-Modellbau
|
|
Beitrag 1 mal editiert. Zuletzt editiert von Volki am 31.01.2009 14:43.
|
|
|
31.01.2009, 19:34 Uhr
![ChristianB besucht im Moment nicht das Board.](themes/icons/useroffline.gif) ChristianB
![](http://www.rcpanzer.de/apboard/userpics/up_0000001467.jpg)
|
Moin Moin
Danke für den Zuspruch
quote: Original von GG:
Die wievielte Baustelle ist das jetzt parallel bei Dir?
Aber wenn Du jetzt schön alle Bauberichte geleichzeitig aktualisierst finde ich das Klasse.
*hm* soviele sind es eigentlich nicht mehr Werde aber jetzt alle nach und nach abarbeiten ...
quote: Original von chrisch:
Hallo CB,
momentan sind ja ein paar MAN's in bau, das wird ja richtig spannend mit "Onkel Tom's Hütte"
Hi Chrisch, ich bin auch sehr gespannt wie das Ergebnis sein wird
quote: Original von Fixa:
Hallo Christian
Da hast Du dir ja ein schickes Auto ausgesucht...
...und so wie ich dich einschätze leuchtet da nachher so einiges
Damit Du beim Kabelverlegen und Lämpchen anbauen nicht aus der Übung kommst,
kannst gleich noch einen 5t zum leuchten bringen
Moin Felix
Ich hoffe ich kann alles das umsetzen was ich mir so vorstellen.
Und wegen Deinem MAN, wie schon an anderer Stelle gesagt: KEIN PROBLEM. Schick mir eine Mail was Du gerne hättest
quote: Original von Volki:
määnsch Christian.....damals im Kartoffelkrieg wurden SX-Dachaufbauten noch von Hand gedengelt
das wird eine richtige MAN-Schwemme....!! Was baust du denn nun hinten drauf? Der San-Container wär doch was. Dann noch ein schönes Soundmodul und den Container als LS-Resonanzraum. Das wummert dann schon prima .
Viel Spass beim Weiterbau...
Ja der Kartoffelkrieg ich kann mich wage dran erinnern
Tja was es für eine Version wird, ich weiß es einfach noch nicht... wahrscheinlich aber erstmal eine normale Pritsche mit Conti oder so.... aber erstmal das "Grundgerüst" fertig machen.
--
Gruss aus dem Harz
Christian
Semper idem - Semper vigilans
~~~~~~~~~~~~~~~~~~~~~~~~~~~~
http://www.militaerfotos.info
http://www.meisterwerke-in-1zu87.de
|
|
Beitrag 1 mal editiert. Zuletzt editiert von ChristianB am 31.01.2009 19:35.
|
|
|
03.02.2009, 08:40 Uhr
![SLT50-2 besucht im Moment nicht das Board.](themes/icons/useroffline.gif) SLT50-2
Der Dachsmaster
![](http://www.rcpanzer.de/apboard/userpics/up_0000002091.jpg)
|
Hallo Christian,
sag mal,legst Du etwa extra Nachtschichten ein?
Das geht ja rasend vorwärts bei Dir,und sieht dabei auch noch gut aus.
Einzig der Dachrahmen über der Fahrertür bräuchte nochmal eine Richtkur,der ist etwas verbogen.
Ansonsten sehr schön.
Gruß
Michael
P.S.
Ein kleiner Tip Da du ja gerne mit LED´s spielst: Mach nicht zu viele davon ins Armaturenbrett mit Dauerbeleuchtung ,denn wenn das in echt so wäre ,würde der Fahrer sofort das Fahrzeug abstellen und den ADAC rufen
|
|
|
|
|
03.02.2009, 15:11 Uhr
![ChristianB besucht im Moment nicht das Board.](themes/icons/useroffline.gif) ChristianB
![](http://www.rcpanzer.de/apboard/userpics/up_0000001467.jpg)
|
Moin Michael,
die Nachtschichten machen ich, dmit ich auch mal ein Modell von Anfang bis Ende fertig bekomme (halbfertige habe ich hier schon genug stehen )
Die Spaltmaße der Türen da muss ich echt noch mal ran....

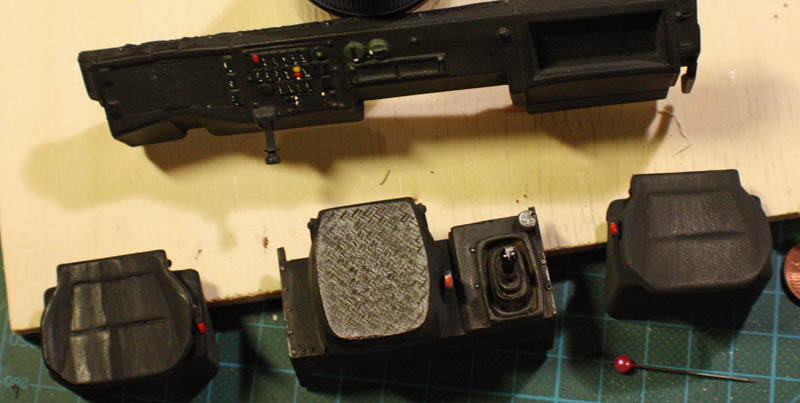

Und keine Angst, das Armaturenbrett wird keine Lichtorgel besonders die roten Lämpchen lasse ich weg Es werden nur die Lämpchen für Blinker, Fernlicht und das Lämpchen wenn die Sperren aktiv sind leuchten, mehr nicht
--
Gruss aus dem Harz
Christian
Semper idem - Semper vigilans
~~~~~~~~~~~~~~~~~~~~~~~~~~~~
http://www.militaerfotos.info
http://www.meisterwerke-in-1zu87.de
|
|
