Thema: Baubericht Fennek 1:8 |
[ - Antworten - ] |
31.01.2008, 19:16 Uhr
![Schosch besucht im Moment nicht das Board.](themes/icons/useroffline.gif) Schosch
![](http://www.rcpanzer.de/apboard/userpics/up_0000003011.jpg)
|
in munster? was findet denn da statt? und wann? in dortmund meinste die intermodellbau oder? wann is die denn dies jahr? -- das grüne muß nach oben!!!
PANZER HURA, PANZER HURA,
GEHT NICH, GIBTS NICH!!!!
|
|
|
|
|
31.01.2008, 19:23 Uhr
![modellspezi besucht im Moment nicht das Board.](themes/icons/useroffline.gif) modellspezi
![](http://www.rcpanzer.de/apboard/userpics/up_0000001547.JPG)
|
Hallo Schosch,
die Intermodell in dortmund ist gemeint - genau. Termin: 16.-20.04.
Das andere ist das traditionelle Pfingsttreffen in Munster 10./11.05.
Weitere Termine der RAG findest du hier:
http://www.rag-modellbau.de/128259.html
Gruß
Florian
|
|
|
|
|
03.02.2008, 20:05 Uhr
![modellspezi besucht im Moment nicht das Board.](themes/icons/useroffline.gif) modellspezi
![](http://www.rcpanzer.de/apboard/userpics/up_0000001547.JPG)
|

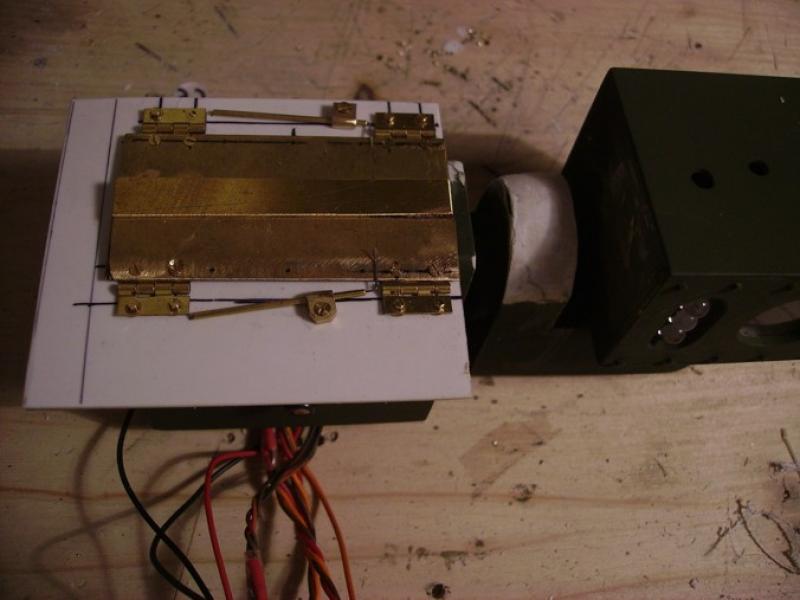

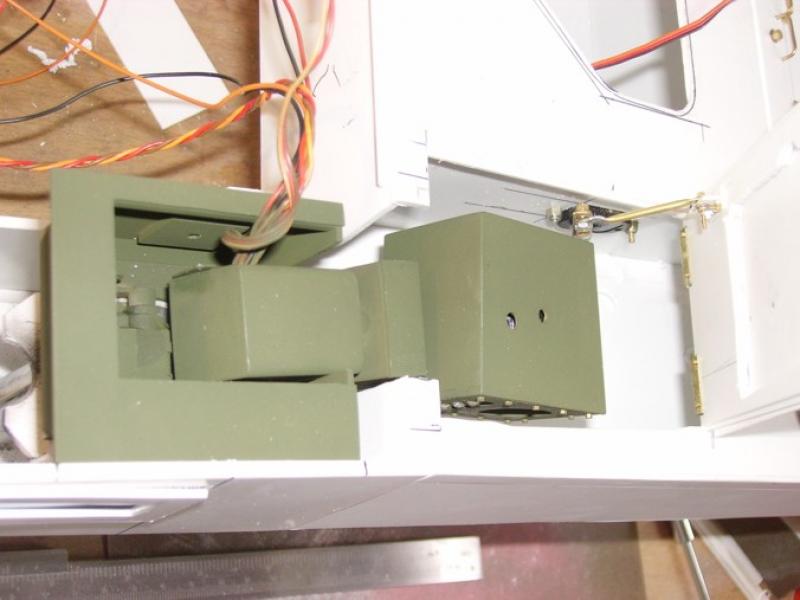

Heute war mal wieder Basteltime. Es ging mit dem fennek weiter. Nachdem der Einklappmechanismus gut funtioniert, musste noch die Klappe über dem Gelenk gebaut werden. Wie aber soll die klappe öffnen und schliessen wenn es keinen Platz mehr für weitere Mechanik gibt?
Nun hier muss ich mich vom 'Scalemodell' etwas entfernen und eine Federung einbauen, die den Deckel nach unten drückt...
![](./uploads/thumbs/0000001547_oGaFSNcXRb.JPG)
|
|
|
|
|
03.02.2008, 20:13 Uhr
![modellspezi besucht im Moment nicht das Board.](themes/icons/useroffline.gif) modellspezi
![](http://www.rcpanzer.de/apboard/userpics/up_0000001547.JPG)
|

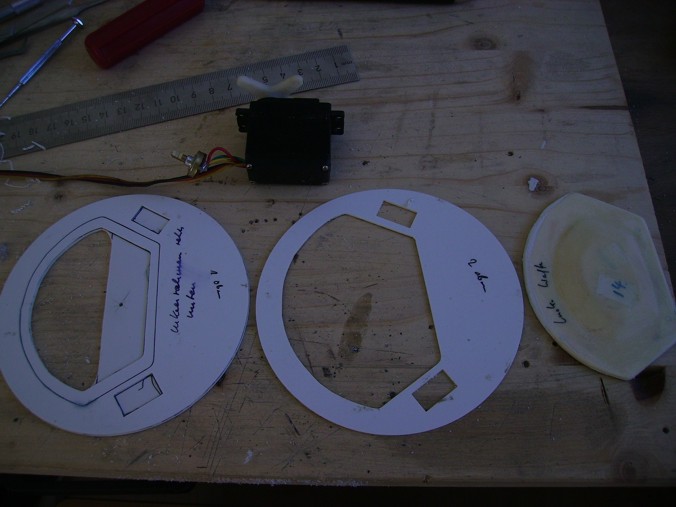

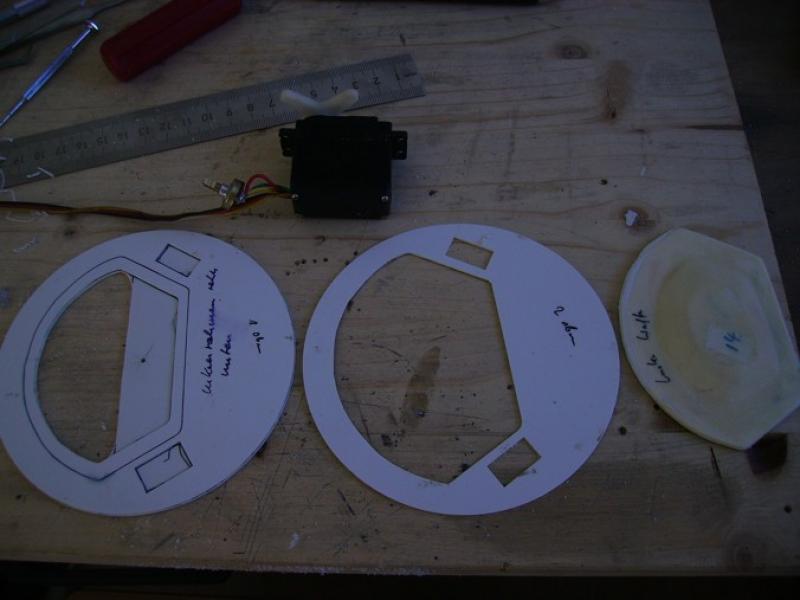

Weiter gings heute mit der Lucke und der Drehmechanik für den Granatwerfer. Hierzu erstmal fluks einen Servo umgebaut, dass er sich endlos dreht und aber auch stufenlos Regelbar ist. Dieser Servo bildet die horizontale Drehrichtung und wird mittig unter die Lucke gebaut. Ein kleiner Servo sorgt später für die vertikale Bewegung.
Dieser kleine Servo wird über Schleifringe angesteuert, da sonst eine Rotation unmöglich wäre (immer dieser verflixte Kabelsalat ).
Mals sehn wie weit ich heute noch kommen werde
Gruß
Florian
![](./uploads/thumbs/0000001547_XwxbhyXO74.JPG)
|
|
|
|
|
03.02.2008, 20:17 Uhr
![SLT50-2 besucht im Moment nicht das Board.](themes/icons/useroffline.gif) SLT50-2
Der Dachsmaster
![](http://www.rcpanzer.de/apboard/userpics/up_0000002091.jpg)
|
Hallo Florian,
das sieht schon richtig gut aus und ich freue mich auf die Fortsetzung (auch wenn der Maßstab nicht meine Kragenweite ist,weil zu groß)
Gruß
Michael
|
|
|
|
|
05.02.2008, 12:17 Uhr
![modellspezi besucht im Moment nicht das Board.](themes/icons/useroffline.gif) modellspezi
![](http://www.rcpanzer.de/apboard/userpics/up_0000001547.JPG)
|
@Michael,
danke für die Blümsche.... und das von dir!!! - Was du da in dem kleinen Maßstab in deinen Panzer bastelst ist der HIT!!!
Bei mir is da vorne gähnende leere.... naja vielleicht kann ich ja noch was machen..... - Platz wäre zumindest genug vorhanden. Ggf. auch beleuchtete Instrumente?!?! -
Was die Grösse an geht ist der Fennek recht handlich und nachher gerade mal an die 10kg schwer. Ist also denke ich für jeden händelbar....
Gruß
Florian
|
|
|
|
|
16.02.2008, 20:27 Uhr
![modellspezi besucht im Moment nicht das Board.](themes/icons/useroffline.gif) modellspezi
![](http://www.rcpanzer.de/apboard/userpics/up_0000001547.JPG)
|
...So Freunde der gepanzerten Radfraktion,
heute ging es mal wieder ein bischen weiter....

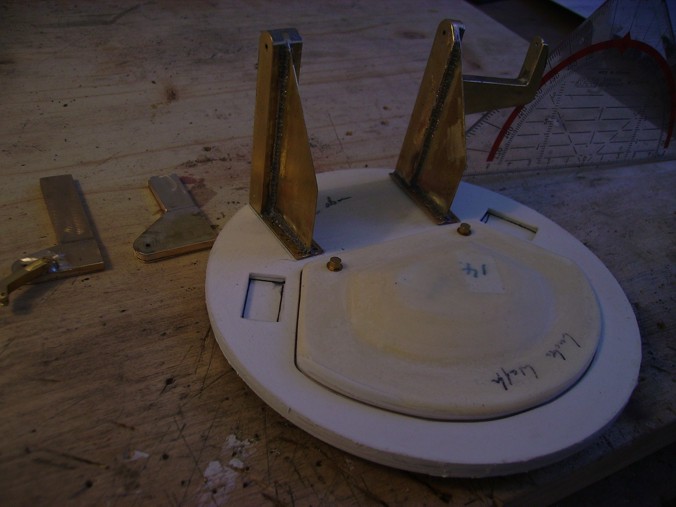

Nachdem die Kameratechnik fertig ist, kommt nun das Geschütz dran. Wie schon beschrieben ist die Geschützluke mit samt der Lafette drehbar. Wer den Fennek schon mal gesehen hat, weiss das die Lafette an sich schon ein recht aufwendiges Teil ist. Sie besteht im Groben aus zwei Stützen zwischen denen eine art Tisch schwingend gelagert ist. Auf diesem wird Später das Geschütz befestigt. Der Fennek hat die Möglichkeit in absolut geschlossenem Zustand beobachten und aber auch schiessen zu können. Dies bedeutet, dass das MG von innen gesteuert werden muss. Hierzu benötigt man eine zusätzliche Optik, die das Ziel anvisiert. Diese Optik befindet sich direkt neben dem MG auf der Lafette und schwingt mit dem Geschütz mit.

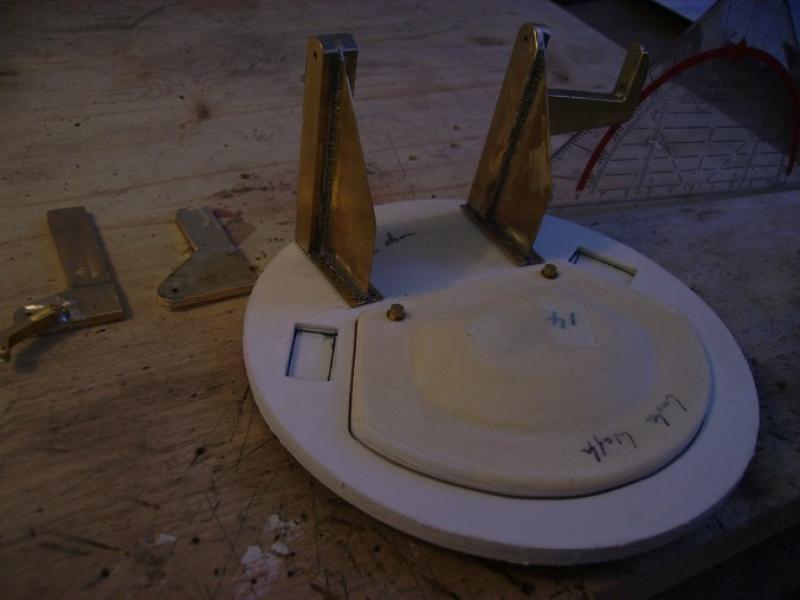

Mein heutiges Ziel war es die Stützen, Hebel / Lager, und die Kiste für die Optik zu machen.
Hier das Ergebnis...
![](./uploads/thumbs/0000001547_GPcjOKYcXZ.JPG)
|
|
|
|
|
16.02.2008, 20:28 Uhr
![modellspezi besucht im Moment nicht das Board.](themes/icons/useroffline.gif) modellspezi
![](http://www.rcpanzer.de/apboard/userpics/up_0000001547.JPG)
|

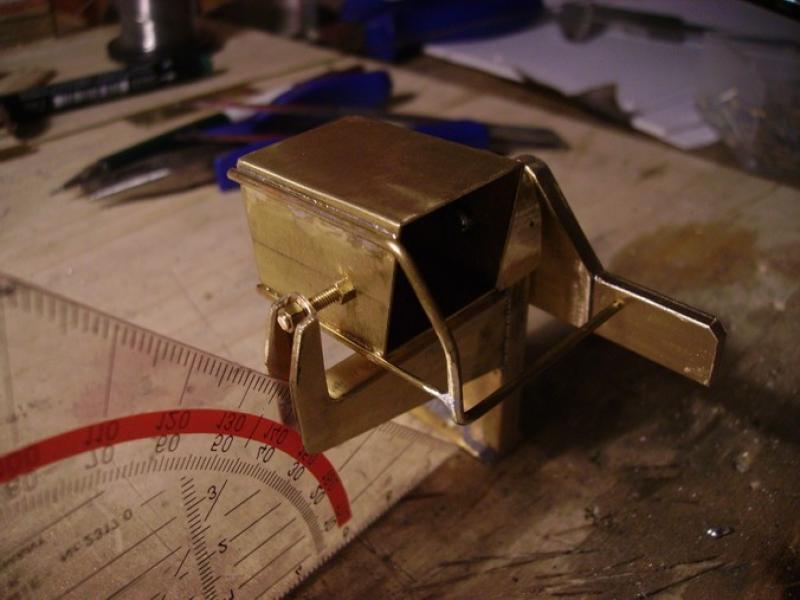

...noch eins mit der Kiste für die Optik...
![](./uploads/thumbs/0000001547_t6sDhZYzo4.JPG)
|
|
|
|
|
16.02.2008, 20:30 Uhr
![modellspezi besucht im Moment nicht das Board.](themes/icons/useroffline.gif) modellspezi
![](http://www.rcpanzer.de/apboard/userpics/up_0000001547.JPG)
|

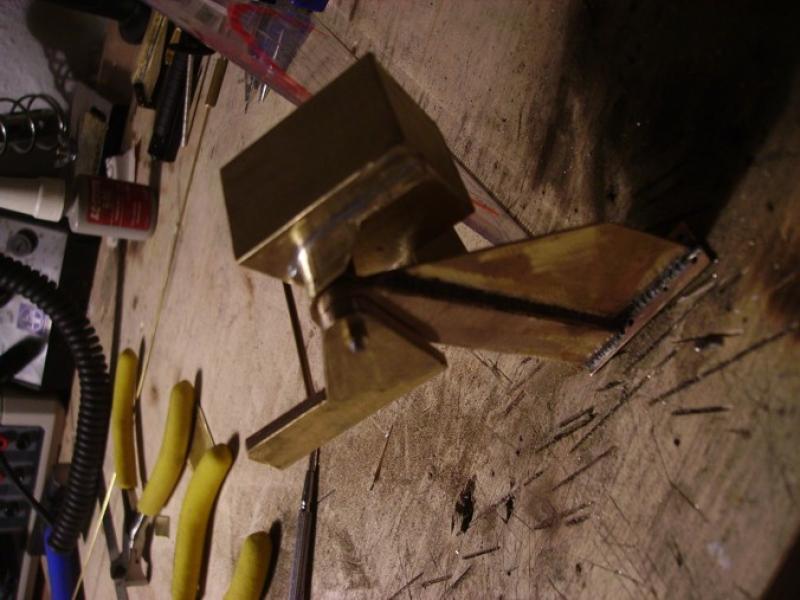

... das letzte für heute... ich mach mal noch bissi weiter....
![](./uploads/thumbs/0000001547_QyhEaz1qZl.JPG)
|
|
|
|
|
16.02.2008, 21:09 Uhr
![RK besucht im Moment nicht das Board.](themes/icons/useroffline.gif) RK
Mister 0900
![](http://www.rcpanzer.de/apboard/userpics/up_0000001557.jpg)
|
Hallo Florian
Super sache die du da zauberst

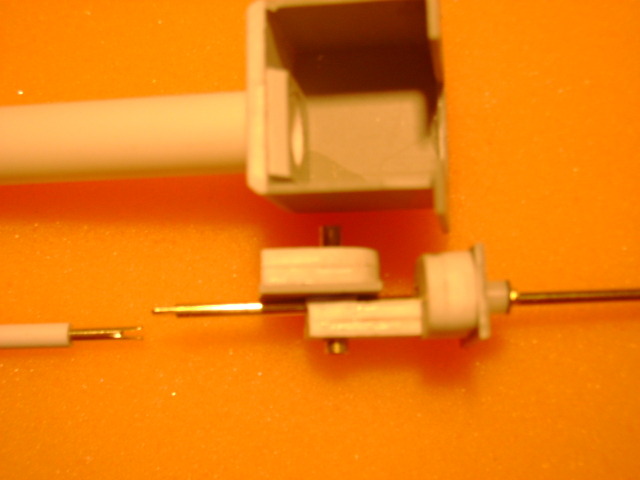

Konntest du mal ein Bildchen zeigen wie du die Hebemechanik für die Optik gelöst hast.
Wenn auch in 1/8, aber wäre dir für jede Anregung dankbar.
grüße
robby
--
Seit 02.06.2001 - Kanal 51
![](./uploads/0000001557_uI7puX6ygH.JPG)
|
|
Beitrag 1 mal editiert. Zuletzt editiert von RK am 16.02.2008 21:10.
|
|
|
17.02.2008, 17:36 Uhr
![modellspezi besucht im Moment nicht das Board.](themes/icons/useroffline.gif) modellspezi
![](http://www.rcpanzer.de/apboard/userpics/up_0000001547.JPG)
|
Hallo Robby,
im Beitrag vom 03.02. 20:05 siehst du auf dem Boden von dem Kasten auf dem nachher die 2 Klappen sind, einen Servo (Graupner Microservo). Dieser stellt die Kamrea auf. Zuerst habe ich versuche gemacht mit einer art Bowdenzug (aus dem Lenk - Drachensport) und einem Servo der weiter unten sitzt. Als ich dann aber die Gesamte Technik noch anheben wollte ging ich dazu über den Servo in dieser Kiste zu verstecken. In deinem Fall wäre ein Bowdenzug aber wohl besser.

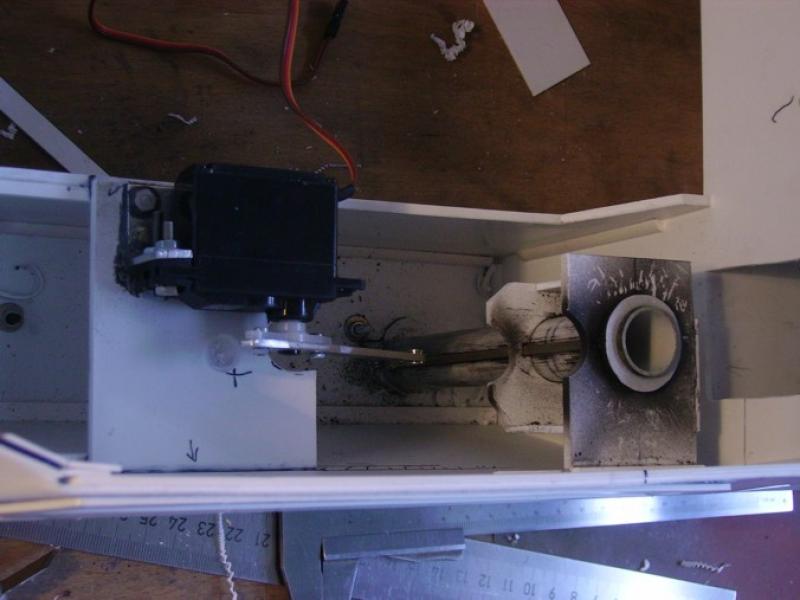

Hier noch ein Bild von dem Hebel der die gesamte technik anhebt...
Gruß
Florian
P.S.: Ich hoffe ich konnte dir etwas helfen!?!
![](./uploads/thumbs/0000001547_2kmIfBWlnD.JPG)
|
|
|
|
|
17.02.2008, 17:47 Uhr
![modellspezi besucht im Moment nicht das Board.](themes/icons/useroffline.gif) modellspezi
![](http://www.rcpanzer.de/apboard/userpics/up_0000001547.JPG)
|

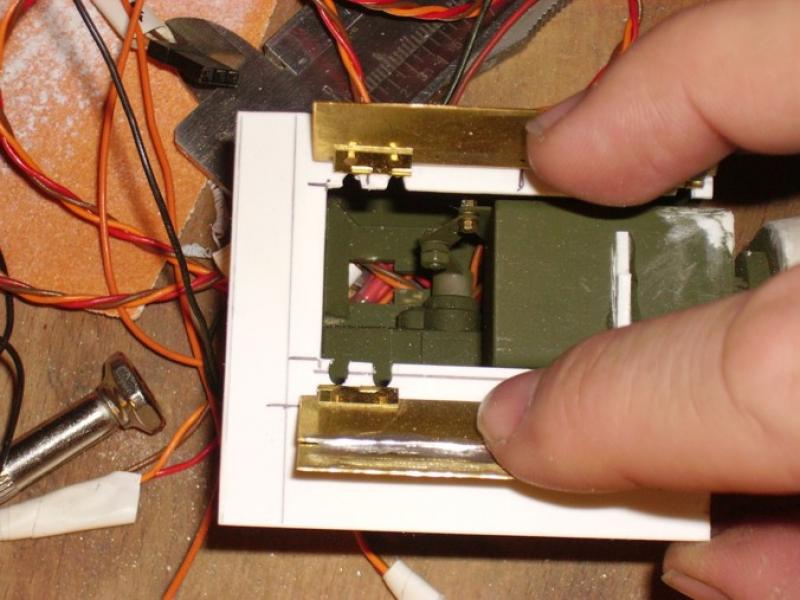

Hier noch eins von dem Servo in der Kiste
Guckst du mal hier, vielleicht sind die ja klein genug für dein Vorhaben. Was für einen Maßstab baust du?
http://www.mikromodellbau.de/
Gruß
Florian
![](./uploads/thumbs/0000001547_ncT1zbo3E1.JPG)
|
|
|
|
|
17.02.2008, 18:56 Uhr
![RK besucht im Moment nicht das Board.](themes/icons/useroffline.gif) RK
Mister 0900
![](http://www.rcpanzer.de/apboard/userpics/up_0000001557.jpg)
|
Hallo Florian
genau das habe ich gemeint.
Mir geht es darum den ganzen "Turm" um ca, 50mm anzuheben.
Bin auch schon am grübeln wie !!!
Das mit dem Boudenzug habe ich mir auch schon überlegt. Aber da schwirren noch einige andere Lösungen rum. eftl mit Getriebemotoren so wie sie GG-Günter im Beobachtungs-Wiesel verbaut hatt.
Bin mir immer noch nicht einig
Aber danke schon für deinen schnellen Vorschlag

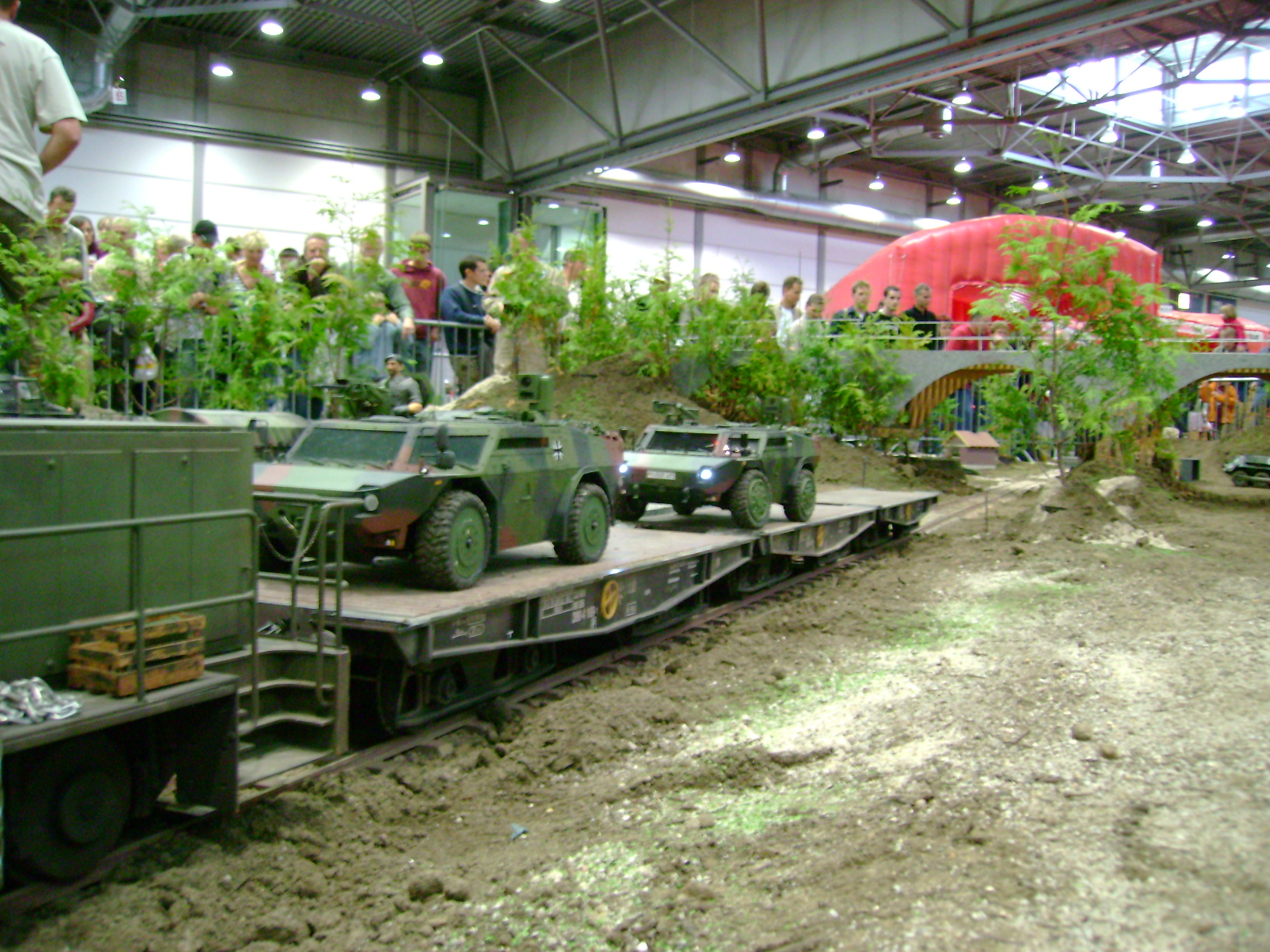

Ps. Baue in 1:16 und ist auch schon fertig.
Bilder bei der RK homepage unter Leibzisch 07.
grüße
robby
-- Seit 02.06.2001 - Kanal 51
![](./uploads/thumbs/0000001557_OwOSZlM86V.JPG)
|
|
|
|
|
06.03.2008, 20:08 Uhr
![modellspezi besucht im Moment nicht das Board.](themes/icons/useroffline.gif) modellspezi
![](http://www.rcpanzer.de/apboard/userpics/up_0000001547.JPG)
|
...Es ist mal wieder etwas weiter gegangen...

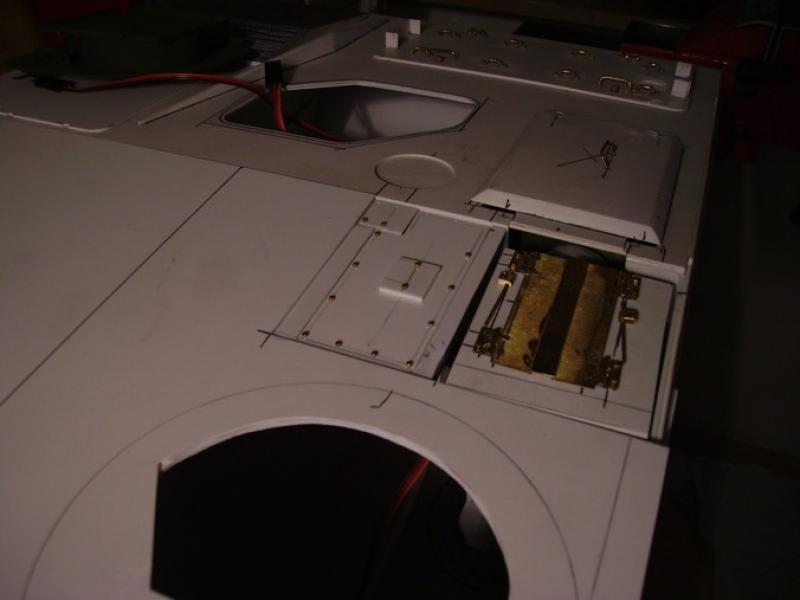

Die Mechanik für den Kamerakopf ist fertig und fest mit der Karosse verbaut. Leider kann ich die funktionsabfolge noch nicht steuern, somit bleibt mir nur mit einem Servotester die technik zu prüfen. Später wird das ein separater computer übernehmen, der im Fennek verbaut wird. Er steuert die genauen Servopositionen und erlaubt eine automatisierte Steuerung der Ausfahrmechanik. somit wird einem Crash vorgebeugt....
Gruß
Florian
![](./uploads/thumbs/0000001547_hgZCoADwY6.JPG)
|
|
|
|
|
