21.04.2011, 23:02 Uhr
  Horschemo
|
Hallo zusammen, ich meld mich auch schnell mal wieder.
Konnte mich doch noch von den Spielen loseisen, (Und Starcraft 2 entspricht voll meinen Erwartungen, der Hammer) und habe mein kleines MG3 Projekt soweit fertig, ok hier und da fehlt noch was, aber muss ich mir noch ein wenig den Kopf über ein Paar Details zerbrechen Stichwort Patronen, aber ich bin frohen Mutes das ich das auch noch hinbekomme.

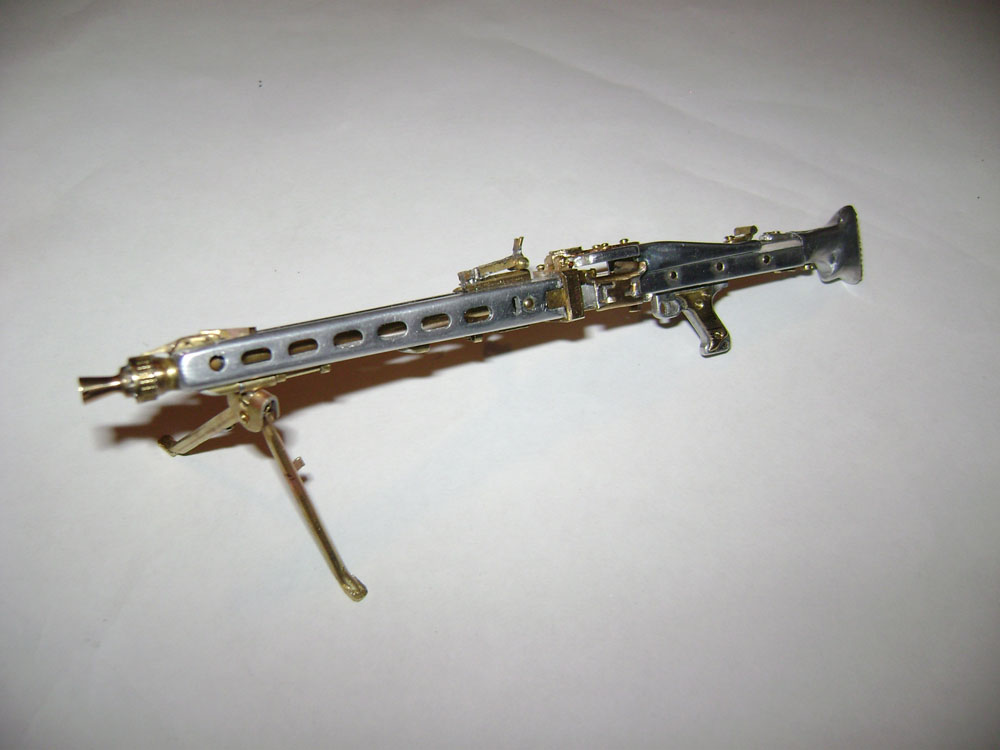

Als erstes hätten wir mal ein Foto von der linken Seite, die andere hatten wir ja schon.
Wie ihr seht, sind die Schulterstütze und das Zweibein hinzugekommen, für die MGs für die Freirichtlafetten des Fuchses zwar nicht zu gebrauchen, aber es sieht einfach besser aus, und wird mir bei der „Inneneinrichtung“ einen wertvollen Dienst erweißen.
Die Schulterstütze habe ich nur grob gefräst, den Rest also Rundungen musste die gute alte Handarbeit erledigen.
Das Zweibein entspricht zwar nicht ganz meinen Vorstellungen, aber es ist voll beweglich und erfüllt seine Funktion, auch mit Hilfe eines M 1,6er Gewindebolzens und ein klein wenig Lötzinn konnte ich so die Funktion einhalten, wobei ich sagen muss da haben meine Augen fast nicht mehr mitgemacht.

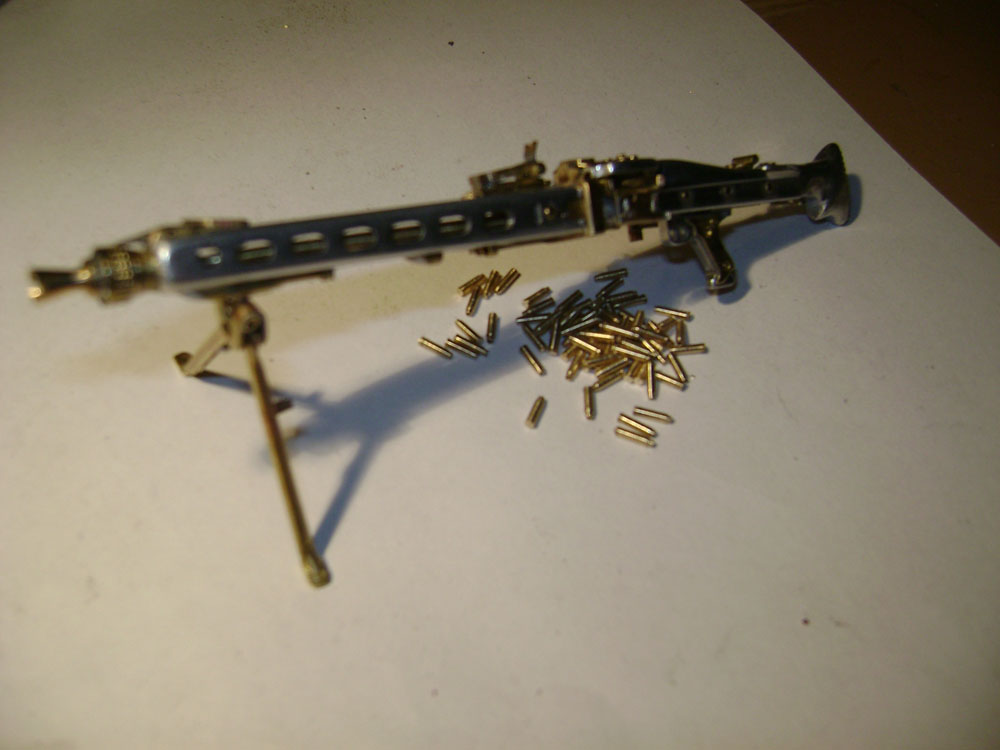

Da hätten wir mal ein kleines Foto von oben hier sieht man ein klein wenig besser die Rundungen, für mich nur zu machen, wie schon erwähnt für mich nur mit Feile und gaanz viel Schleifen mit verschieden Körnungen zu Bewerkstelligen.
Hier mal ein Foto von dem Rückstossverstärker, hat mich einen ganzen Tag gekostet, er ist nicht gedreht, mit einer Feile und etwas Gefühl geht das schon, wobei die Anfänge mich etwas Material gekostet haben, aber ein wenig Ausschuss muss erlaubt sein, es Klappt halt nicht immer alles…
Die zwölf Bohrungen habe ich dann im Rundtisch gemacht, und es ist nicht ein Teil, sondern besteht aus zwei Teilen, auch wieder mal etwas Dummheit, aber es hatte den Vorteil oder auch Nachteil, je nachdem wie man sieht, das ich Lötzinn Bohren durfte.
Die zwei kleinen Nuten, habe ich mit einen abgebrochenen 0,5 mm Bohrer gemacht, fragt bitte nicht wie gut das geht, es geht aber halt nicht so gut.

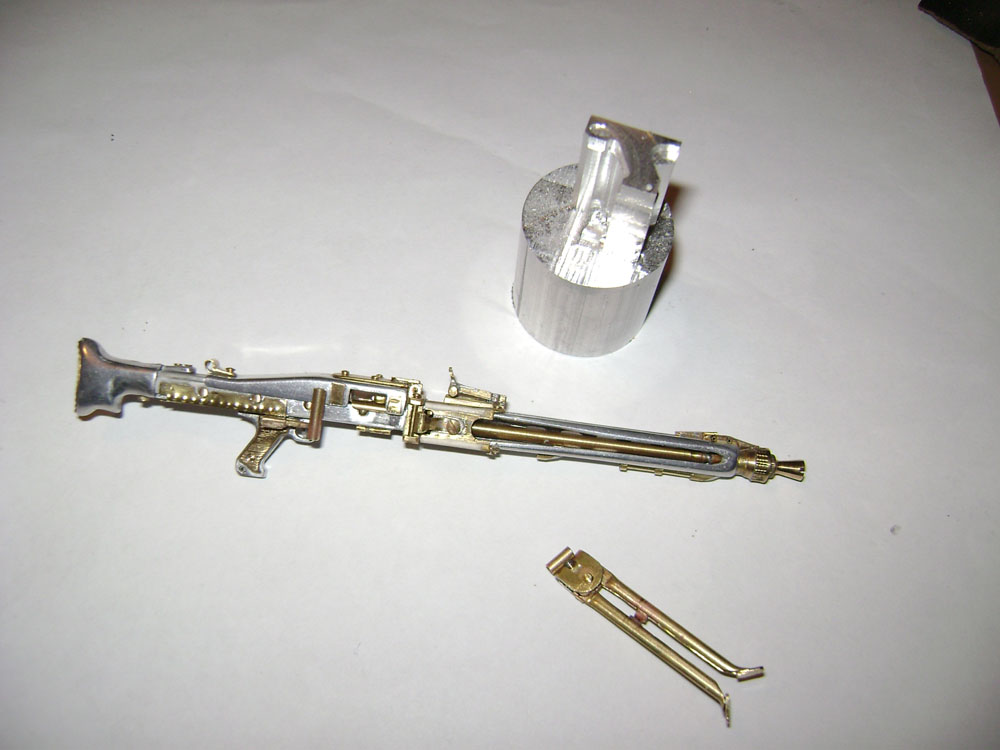

Als letztes Foto, mal wieder die rechte Seite, und das Zweibein mal zusammengeklappt und abgebaut, nicht das noch einer sagt das ist doch starr..
Warum auch das Foto, der kleine runde Klotz ist die „Rohform“ des Griffstücks.
Ich habe die Form aus einem Stück Alu Rundmaterial auch wieder auf dem Rundtisch gefräst.
Dazu muss ich sagen, die Idee ist nicht neu, ist in diversen Büchern nachzulesen aber da wohl unter dem begriff „Profilfräsen“ bekannt, die Bücher haben mir viel geholfen, auch bei anderen Dingen, wo ich nicht mehr weiter wusste, man lernt ja nie aus.
Werde die Technik noch ein wenig für mich anpassen und besser erlernen.
Warum ich so genau darauf eingehe?
Tja, ich halte mir gern die Option frei die anderen MGs auch aus Metall zu machen, ich bin mir einfach nicht mehr sicher ob ich die anderen aus EP gießen soll, wäre auch eine Idee, aber ob das so geht?
Und ich war froh das ich im Überschuss gefräst habe, somit habe ich noch ein Paar Teile auf Reserve, obwohl das ich da auch wieder Fräsen muss, mit entsprechendem Übermaß und etwas Handarbeit auch wieder dabei ist.
Wer kennt das nicht man ist fast fertig mit einem kleinen Teil will schnell noch was machen hat es nicht richtig eingespannt oder wie in meinem Fall fest in der Zange, dann macht es „Pling“, das kleine Ding fliegt durch den Raum, und du kannst nur ungläubig zuschauen wie sich das Teilchen im hohen Bogen irgendwo im Raum auf nimmer wieder sehen verabschiedet.
Im Anschluss befindest du dich entweder auch allen vieren auf dem Boden wieder und suchst das Teil (schon sehr oft) und findest es nicht mehr wieder.
Oder du schneidest dir wieder ein Teil von dem Profil wie eine Brotscheibe ab, und hast somit wieder ein neues Teil, das Hoffentlich nicht wieder verschwindet.
Kann es kaum zählen wie oft das schon passiert ist, solange ich schon Modellbau mache, immer hat es irgendwie Pling gemacht und ein Teil war unauffindbar oder es geht Kaputt
(Kunststoffmodellbau) .
Abschließend kann ich sagen, das MG war eine große Herausforderung.
Ich habe mein bestes gegeben, und mein (bis jetzt) schönstes Teil ist soweit fertig.
Was mir auch wieder mal vor Augen gehalten wurde, so schön es auch ist mit Maschinen zu Arbeiten und sie einiges erleichtern es geht nichts über gute alte Handwerkskunst.
Eine Drehmaschine kommt trotzdem, da muss ich aber noch ein wenig sparen..
Habe mein Material wieder somit geht’s auch wieder mit dem Fuchs weiter.
Und wie immer
Lasst mich mal machen, das dauert mal wieder länger..
Gruß Kai
--
