Thema:  Bergeleopard 1:16 FO |
[ - Antworten - ] |
25.04.2011, 17:27 Uhr
  ArnoldESG
|
HUHU © G.K. © G.K. leute wie die überschrift schon sagt ein Bergeleo 2 in 1:16 wird ein FO
ich hab ein Problem mit der Kranfunktion hat jemand eine idee wie man den kran heben kann ich weiss es gibt ne hebe funktion von afv selbst versteh ich nicht ich bitte um eure Hilfe
MfG Dennis
|
|
|
|
|
26.04.2011, 21:31 Uhr
PAPA_MUERTE
|
Komm wir essen Opa
Satzzeichen könnnen leben retten.
--
MfG
Jan
|
|
|
|
|
|
27.04.2011, 11:29 Uhr
Radfahrer
|
@ Papa M
@ Dennis: Man kann echte hydraulische Hubzylinder verwenden. Vorteile sind Vorbildtreue, Kraft und Geschwindigkeit. Nachteile sind Aufwand und Preis. Zweite Möglichkeit ist ein Spindelantrieb. Durch die Kombination einer Schnecke (Gewindestange) und Mutter kann die Drehbewegung eines Elektromotors in eine lineare umgesetzt werden (so, wie sich eine Schraube durch Drehen in eine Bohrung rein- oder raus bewegt). Damit kann man den Arm heben. Nachteil wäre die je nach Auslegung langsame Arbeitsgeschwindigkeit.
--
Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
|
|
|
|
27.04.2011, 14:25 Uhr
Norbert
Puppenspieler
[Administrator]
|
|
27.04.2011, 16:59 Uhr
HaJo
|
Hallo Dennis,
ich habe da auch noch was mechanisches gefunden, von meinem Büffel (M1:10).
Das ist ein kleiner Max-Getriebe-Motor, der in dem dicken Zylinder sitzt an den eine 6mm Spindel angeflanscht wurde. Auf dieser Spindel läuft eine Gewindehülse, die den Innenzylinder mit herauszieht bzw. auch wieder mit einzieht. So sieht das Ganze wie ein Hydraulikzylinder aus. Ist sauber, braucht kein Öl und funktioniert einwandfrei.
Gruß HaJo
--
Servus
HaJo
Kanal 88/92
|
|
|
|
|
|
27.04.2011, 17:55 Uhr
ArnoldESG
|
Hallo Zusammen
Das sind mal ideen die mich weiter bringen  , dann werde ich mir mal kopf machen und die Woche zum Baumarkt hushen .
@ Papamuerte das ganze war mit dem Handy geschrieben , diese sprüche kann man sich sparen ehrlich total unnötig
@ All ich mach mich mal schlau wegen einem hydraulik System
MfG Dennis
|
|
|
|
|
|
28.04.2011, 15:40 Uhr
SLT50-2
Der Dachsmaster
|
Hallo Dennis,
so wie das sehe ist Dein Bergeleo aus Polistyrol,da würde eine Hydraulik (mal davon abgesehen,daß sie sehr teuer ist) bei einem Fehler einen gewaltigen Schaden anrichten und mit der Kraft den kompletten Arm zerstören.
In dem Maßstab und bei dem Material würde ich einen Spindelantrieb bevorzugen.
Der Motor sollte einen Durchmesser von nicht mehr als 16mm haben und die Länge mit dem Getriebe sollte nicht mehr als 45mm haben,dies Kombi bekommst du gut in ein Messsingrohr Durchmesser 17mm aussen und 16mm innen ( Dieses Messingrohr bekommt man bei Hartmann Modellbau)
http://www.modellbau-hartmann.de/product_info.php/info/p900_Messing-Rohr--Ms-63---17-0-x-0-5-mm.html
Den Motor mit dem entsprechenden Getriebe bekommst Du bei Conrad elektronik oder,wennn Du einen Faulhaber Motor verwenden möchtest bei LEMO-Solar .
Ich selbst habe in meinem Bergeleo einen Faulhaber Motor mit Nennspannung 5Volt ,Durchmesser 15 mm und einem Getriebe 1zu 100 als Antrieb für die Spindel verwendet,die Spindel selber ist eine Spindel mit M6 er Gewinde.Die Kraft dieser Kombination ist absolut top.
Ich hoffe,ich konnte Dir etwas weiterhelfen
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
|
|
|
|
28.08.2011, 12:19 Uhr
ArnoldESG
|
Servus zusammen

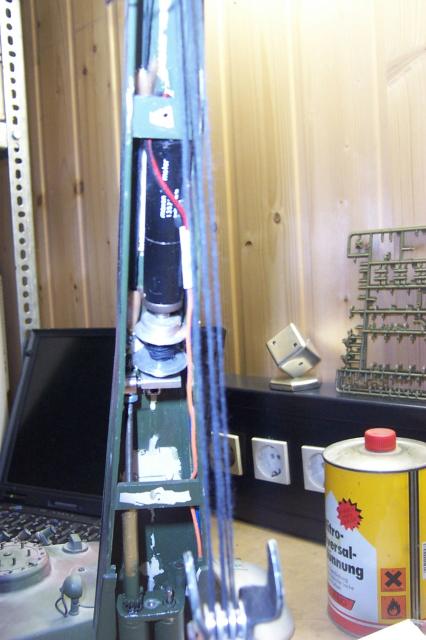

Hier geht es mal weiter , hier sind die Bilder
MfG Dennis
|
|
|
|
|
|
11.09.2011, 11:38 Uhr
ArnoldESG
|
HUHU © G.K. Zusammen
Nu ging es weiter seht aber selbst
MfG Dennis
|
|
|
|
|
|
11.09.2011, 14:01 Uhr
Doomgiver
|
Hallo,
zum Thema Spindelantrieb: CTi hat da auch was Neues entwickelt, lieferbar offiziell ab etwa Mitte September. Evtl. wäre das ja auch noch was. Andere Längen sind nach Absprache wohl möglich.
http://cti-modellbau.de/
Heiko
|
|
|
|
|
|
13.09.2011, 17:25 Uhr
ArnoldESG
|
Hallo
@ Heiko ich habe den spindelantrieb von Afv jetzt drin aber danke für die info, Auf die antriebe komme ich aber nochmal zurück .
MfG Dennis:D
|
|
|
|
|
|
07.12.2011, 19:21 Uhr
ArnoldESG
|
Mahlzeit
Hab mal wieder ein update am bergeleo gemacht schau aber selbst
Das wars erstma von mir die Tage gibts wieder ein update
MfG Dennis
--
Rag Mitglied Celle / Munster
|
|
|
|
|
|
15.12.2011, 19:26 Uhr
ArnoldESG
|
Abend
So Heute habe ich wieder mal am Bergeleopard geschafft , Ich habe heute die Griffe der Türen gemacht , die stange für den Bolzen des standfußes damit wird das durch die anhängerkupplung bissel gehalten ,dann hab ich vergessen am Wochenende als Dein Kumpel da war habe ich noch den Hydraulik anschluss des Hydraulik Zylinders angedeutet und zum Schluss habe ich auf meine Unterwanne eine Poly Platte gemacht für die ganzen Elektronik komponenten hier sind die Bilder,Ich habe noch den Standfuß inkl. Hydraulik arm gebaut aber ohne Funktion schaut selbst
MfG Dennis
--
Rag Mitglied Celle / Munster
|
|
|
|
|
|
09.02.2012, 21:05 Uhr
ArnoldESG
|
Abend Zusammen
Habe jetzt die Tage endlich mein SGS Modul verbaut und habe jetzt erstma die Kranfunktionen angeschlossen und das Räumschild anbei füge ich ein Video an mit dem Funktionstest
Video
MfG Dennis:D
--
Rag Mitglied Celle / Munster
|
|
|
|
|
|
09.02.2012, 22:17 Uhr
Falcon
|
Servus Dennis,
Richtig schön was Du da auf die Ketten stellst! Bin schon gespannt wie´s weiter geht!
Ich hätte da 2 Fragen:
Das SGS Modul ist vermutlich das Full Option; Wieviele sounds können dabei denn gleichzeitig abgespielt werden/ wird der Motorsound beim abspielen Anderer unterbrochen?
Und was mich auch interessieren würde: Welches Lied hast Du für den Videoclip verwendet?
Gruß, Markus
--
