Thema:  FENNEK JFST ISAF (Joint Fire Support Team) 1:16 |
[ - Antworten - ] |
21.02.2015, 23:03 Uhr
  HaJo
|
Hallo Gerhard,
ich freu mich schon auf den neuen Fennek, klasse , Dank schon mal im voraus....
Gruß
HaJo
--
Gruß aus NRW (Engineer on Duty)
HaJo
|
|
|
|
|
24.02.2015, 19:37 Uhr
EICHE
|
Hallo Modellbaufreunde,
habe mal wieder was vor die Linse bekommen.
Hier mal ein paar Details, welche am Fahrzeug angebracht wurden.
Im Heckbereich wurde die Zugangstür zum Motorraum befestigt und ein paar Schräubchen gesetzt.

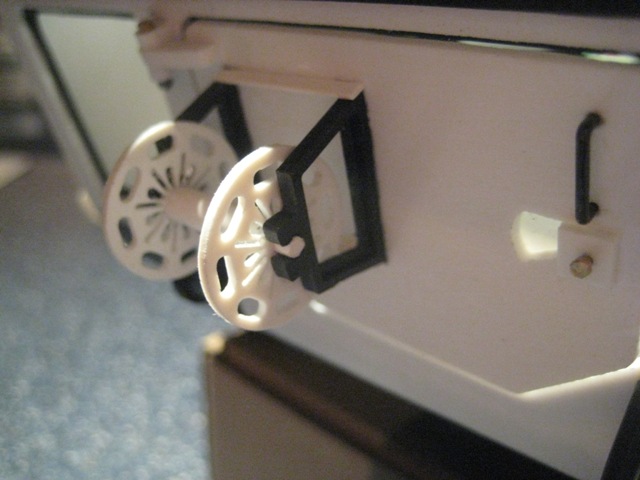

Halter der Feldkabeltrommel im Detail, natürlich abnehmbar zum Verlegen einer Verbindungsleitung.
Die Halter seitlich wurde erstellt und verklebt.
Der Anti Rutsch Belag wurde passend her geschnitten und druf geklebt.
Die Auftritte hinten rechts, sowie die Rückstrahler wurden angeklebt.
Das Bild ist wirklich mist, da war aber kein Alkohol im Spiel
--
Gruß Gerhard
|
|
|
|
|
|
24.02.2015, 20:52 Uhr
tiger1200
|
moin Gerhard,
was hast du zum darstellen der Antirutschbeschichtung genommen.
gruss Marc
|
|
|
|
|
|
25.02.2015, 20:15 Uhr
EICHE
|
Hallo Marc,
bei dem Oberdeck habe ich einen Anti Rutschbelag aus dem Skateboard Bereich verwendet.
Diesen bekommt man in einer größeren Menge im Internet oder im Fachgeschäft als Zubehör.
So, aber nun weitere Bilder vom Aufbau des Oberdecks.
Neue Scharniere müssten her, da die im Basissatz befindlichen etwas zu protzig waren.
Die Deckel habe ich auch neu gemacht, da hier ein Fräsfehler vorlag.
Die Tür Scharniere gesetzt und geschraubt.

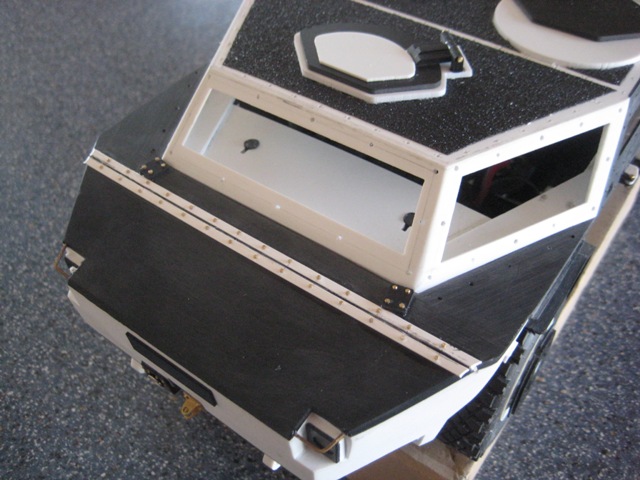

Im vorderen Bereich wurden Schrauben verbaut und kleine Detail arbeiten vollbracht.
Im hinteren Bereich auch wieder viele Schrauben, Scharniere und kleine Feinheiten
--
Gruß Gerhard
|
|
|
|
|
|
26.02.2015, 15:51 Uhr
SLT50-2
Der Dachsmaster
|
Mann Gerhard
wo nimmst Du blos die Zeit her?
Das sieht ja schwer nach einem Wettkampf zwischen Dirk und Dir aus ,wer schneller baut.
Der Fennek wird wieder mal ein Gerhard´ches Sahnestück
Gruß
Michael
--
nicht´s ist unmöglich,wenn man es nur will
|
|
|
|
|
|
27.02.2015, 19:38 Uhr
EICHE
|
Hallo Michael,
gegen unseren Dirk "Speddy Gonzales" genannt, kann keiner gewinnen.
Jeder Versuch ist hier zwecklos und ich bin doch eher der gemütliche Junge.
Aber jetzt habe ich einen Lauf und im Finger juckt es.
Also dann mal Bilder ab.
Die Messinghalterung in Fahrtsichtung rechts wurde gelötet und ich habe mir dieses mal nicht die Pfote
verbrannt.
Über die bestehende Lötstelle habe ich ein feuchtes Tuch gelegt.
Ebenfalls habe ich parallel mit dem Dummy Scharnier der Motorhaube begonnen.
Im nächsten Arbeitsschritt ging es um die Herstellung der Befestigungsscheiben von der Panzerung.
Es besteht die Möglichkeit mit der Gürtelzange oder mit der Fräse.

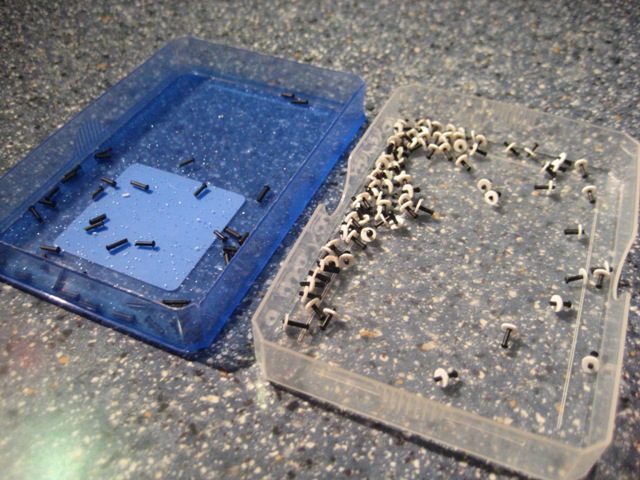

Die Scheibchen wurden dann mit einer Kunststoffniete bespickt.
Als die Vorbereitungen abgeschlossen waren, konnte nun die Montage am Fahrzeug erfolgen.
Hier mal mit Zoom.
Fortsetzung folgt.......
--
Gruß Gerhard
|
|
|
|
|
|
27.02.2015, 20:06 Uhr
tiger1200
|
Moin Gerhard,
wo hast du kleinen schrauben her von knupfer?
welche grösse haben die schrauben m2 ?
wie wirst du die scheiben da stellen?
gruss marc
der begeistert mitliesst
|
|
|
|
|
|
27.02.2015, 20:19 Uhr
 scenic99
Bob der Baumeister
|
Hi Gerhard,
nu komm aber ... den Rollator hast du doch auch schon lange wieder weggestellt
Dein Bautempo ist ebenfalls sehr beachtlich
Schick wird er ... aber das ist ja auch nicht anders zu erwarten
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
|
28.02.2015, 12:28 Uhr
wonti
|
Hallo Gerhard,
sehr schönes Modell.
Wo bekommt man diese kleinen Kunststoffnieten?
ich kannte bis jetzt nur die aus Alu oder Kupfer.
Gruß Uwe
--
http://www.wonti.de
|
|
|
|
|
|
28.02.2015, 18:07 Uhr
EICHE
|
Servus Männer,
die Kunststoff Nieten sind von Vario Helikopter
Diese gibt es in schwarz, sowie in weiss.
Die Verpackungsgröße beträgt 1200 Stück.
Der Durchmesser beträgt 1 mm
Ansonsten verwende ich Messingschrauben mit folgenden Durchmesser.
0,6 mm
0,8 mm
1,0 mm
Aber nun mal neue Bilder.
Für das Fahrzeug wurden die Befestigungs- Ösen vorbereitet.
Dann konnte gebohrt werden.
Parallel habe ich etwas für die Luken Deckel gezeichnet und gefräst.
So schaut dann das Fahrzeug im jetzigen Zustand aus.
Hinten Rechts wurde noch ein Messing Ätzgitter spendiert.
Bezugsadresse hierfür Modellbau Schulte
Für die BAA II habe ich ein Rohr vorbereitet, sodass ich diese in der Höhe ausziehen kann.
--
Gruß Gerhard
|
|
|
|
|
|
01.03.2015, 17:03 Uhr
EICHE
|
Hallo Modellbaufreunde,
hier mal wieder ein paar neue Anbauteile für den kleinen Fennek.
Hemmschuhe mit Halter
Kennzeichenhalter usw.
Zusätzlich gibt es die Rücklichter, Kennzeichenbeleuchtung und die Außensprechstelle.
Dann wurden auch dem Fennek noch 6 Nebelwurfbecher spendiert.
So, das ganze am Fahrzeugheck angebracht.
Im Anschluss wurden die Tarnstangen zu erstellt und verzurrt.
Hier mal die erstellen Anbauteile zur Rückblickkamera mit WBG für den Nachtbetrieb und die VHF/ UHF Antenne.
Schäkel sowie die X-Wing Satcom Antenne dürfen auch nicht fehlen.
Und zum Schluss ein Bild wie das im verbauten Zustand wirkt.
Fortsetzung folgt...........................................................:smoki n:
--
Gruß Gerhard
|
|
|
|
|
|
01.03.2015, 17:12 Uhr
Norbert
Puppenspieler
[Administrator]
|
Echt schon wieder so ein Hammerteil, was Du da baust .
Und dann noch in dem Tempo.
Gruß Norbert
--
http://www.panzerfan.de
Baukastenbauer
|
|
|
|
|
|
03.03.2015, 18:41 Uhr
EICHE
|
Hallo Norbert,
Da steckt viel Vorbereitungszeit drin.
Bedeutet, das Tankograd Heft liegt im Zeitungsständer im WC und ist täglich in der Hand.
Aber nun zur Fortführung des Bauberichtes.
Heute möchte ich näher auf die neue ausfahrbare Zielvermessungsanlage , Beobachtungs- und
Aufklärungsausstattung II ( BAA II ) eingehen.
Die BAA II verfügt über CCD Tageslichtkamera, Laserpointer, Laserentfernungsmesser und Zeiss Wärmebildgerät.
Bei meiner neuen Ausführung möchte ich die BAA II verstecken können, sowie sollte diese ausziehbar sein.
Hier mal der Aufnahmekorpus.
Das Kamera Modul.
Nun das ganze montiert und aufgeklappt.
Und dann abgeklappt.
Die Aufnahme für das Führungsrohr ist im Fahrgestell mit Epoxi eingegossen.
Wenn das Harz ausgehärtet ist, kann die BAA II mal probe sitzen.
Im Anschluss kann der Zusammenbau erfolgen.
Da geht's schon eng zur Sache, aber es funktioniert und die BAA II ist versteckt.
Dann mal hochgeklappt und ausgezogen für den Beobachtungsauftrag.
nun fehlen nur noch die Schutzklappen.
Fortsetzung folgt..................................................
--
Gruß Gerhard
|
|
|
|
|
|
03.03.2015, 19:57 Uhr
Einheitsdiesel
|
... einfach nur Genial !
Stephan
--
Suum cuique
3./262 German KeyCoy AMF ´88/´89
Der Fallschirmjäger, die natürliche Antwort auf das Gesetz des Durchschnitts!
|
|
|
|
|
|
04.03.2015, 14:41 Uhr
tiger1200
|
Moin ich bin Platt was da entsteht.
So schnell und da kommt man nicht mit kaum hat man das Thema abboniert ist es schon zu ende.
Aber ich denke mal weil er eine Fräse hat geht es so schnell da komme ich nicht mit mit meinem schnitzen.
gruss Marc
|
|
|
|
|
|
