Thema: FENNEK JFST ISAF (Joint Fire Support Team) 1:16 |
[ - Antworten - ] |
04.03.2015, 14:55 Uhr
![scenic99 besucht im Moment nicht das Board.](themes/icons/useroffline.gif) scenic99
Bob der Baumeister
![](http://www.rcpanzer.de/apboard/userpics/up_0000002669.jpg)
|
Hi Marc,
ich glaube mal der Gerhad hat die ganze Wohnung voll mit Fräsen !!!
Von wegen uff´em Klo im Zeitungsständer liegt das Tankograd ... der wird ne Ablage auf der Waschmaschine haben (gab es früher ja mal für eine Wickelkomode) und darauf hat er sich och noch ne Fräse montiert.
Der rennt von Zimmer zu Zimmer, sammelt die fertigen Teile ein und fängt das kleben an.
Jede Wette, das nächste Modell ist auch bereits am Start
Komm Gerhard, gib es zu !!!
Gruß
Dirk -- email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
04.03.2015, 20:14 Uhr
![EICHE besucht im Moment nicht das Board.](themes/icons/useroffline.gif) EICHE
![](http://www.rcpanzer.de/apboard/userpics/up_0000003038.jpg)
|
Servus Dirk,
also ich habe nur eine Fräse im Haus stehen und diese ist im Keller.
Der Kompressor mit 200 L macht 95 db, als zu laut für die Wohnung
Das ganze ist auch nichts für eine Mietwohnung, denn da gibt's dann Arger mit den andern Mietern.
Gezeichnet und programmiert wird grundsätzlich Nachts, wenn der Rest der Familie in den Bettchen liegen.
Der Herr braucht Ruhe !
Gefräst wird dann am Folge Tag mit der Entwurfsdatei auf dem Stick.
So und zum neuen Projekt:
Es wir ein Standard Wölflein werden, da ich meinen alten letztes Jahr aus der Hand gegeben habe.
Also nichts Weltbewegendes.
Heute habe ich nichts gemacht, aber ich war beim shoppen in der Stadt.
Für die Schmutzbürsten an den Vorderrädern war ich auf der Suche nach falschen Wippern.
Beim Drogerie Markt Müller wurde ich dann sehr gut beraten und wurde fündig.
Die falschen Wippern habe eine Länge von 35 mm und sind leicht in ein Poly U Profil einzubringen.
Also einkleben, über Nachts trocknenen lassen und dann nach 3 bis 4 mm abschneiden.
Perfekt !
Das mit dem Kleben einzelner Borstehaare tue ich mir nicht mehr an, da ich Faul bin.
-- Gruß Gerhard
|
|
|
|
|
04.03.2015, 20:27 Uhr
![scenic99 besucht im Moment nicht das Board.](themes/icons/useroffline.gif) scenic99
Bob der Baumeister
![](http://www.rcpanzer.de/apboard/userpics/up_0000002669.jpg)
|
Hi Gerhard,
na komm .. irgendwo steht doch bestimmt noch ein kleines *Fräschen* rum
Hey, die Idee mit den Wimpern ist och net schlecht - ich hab immer nen Quast zerlegt und die Borsten dann in fummelsarbeit geklebt
Gruß
Dirk -- email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
05.03.2015, 15:10 Uhr
![SLT50-2 besucht im Moment nicht das Board.](themes/icons/useroffline.gif) SLT50-2
Der Dachsmaster
![](http://www.rcpanzer.de/apboard/userpics/up_0000002091.jpg)
|
Hallo Gerhard,
absolut geniales Modell , mehr sag ich dazu nicht.
Gruß
Michael -- nicht´s ist unmöglich,wenn man es nur will
|
|
|
|
|
05.03.2015, 19:40 Uhr
![EICHE besucht im Moment nicht das Board.](themes/icons/useroffline.gif) EICHE
![](http://www.rcpanzer.de/apboard/userpics/up_0000003038.jpg)
|
Hi Michael,
schön das Dir mal wieder der Baubericht gefällt, obwohl das es hier schon im Forum von Fennek´s gewuselt hat.
Immer wieder was Neues, auch wenn es nur kleine Tipps sind.
@ Dirk,
das mit den einzelnen Fasern, Borsten oder anderen Materialien ist eine Scheis.........arbeit, und daher habe ich nach einer schönen und bequemen alternative gesucht.

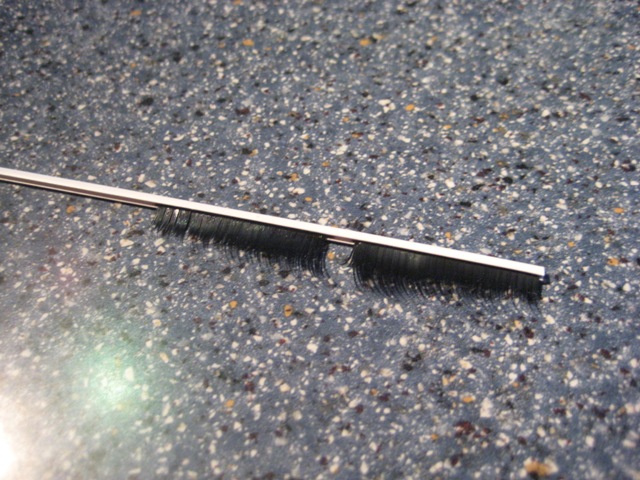

Hier mal ein Bild, wie es in einem u Profil wirkt.
Nach ca. 3,5 mm schnipp, schnapp und Harre ab.
Dann stehen die Wippern auch noch gerade.
-- Gruß Gerhard
|
|
|
|
|
05.03.2015, 20:13 Uhr
![scenic99 besucht im Moment nicht das Board.](themes/icons/useroffline.gif) scenic99
Bob der Baumeister
![](http://www.rcpanzer.de/apboard/userpics/up_0000002669.jpg)
|
Hi Gerhard,
ich weiß - ich weiß - hab ich auch oft genug gemacht
Deine Alternativlösung sieht echt gut aus !!!
Gruß
Dirk -- email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
05.03.2015, 22:20 Uhr
![Einheitsdiesel besucht im Moment nicht das Board.](themes/icons/useroffline.gif) Einheitsdiesel
![](http://www.rcpanzer.de/apboard/userpics/up_0000001141.jpg)
|
... na darauf hab ich grad noch gewartet !!
Jetzt darf ich den Baubericht auf dieser Seite nimmer lesen, wenn meine Weiber in der Nähe sind.
Sonst heißt es nachher, wenn die ihr Gesichts-Recycling-Zeugs wieder mal ned finden können, der Papa hat´s bestimmt verbastelt !!!!!!!!!!
DANKE Gerhard ! -- Suum cuique
3./262 German KeyCoy AMF ´88/´89
Der Fallschirmjäger, die natürliche Antwort auf das Gesetz des Durchschnitts!
|
|
|
|
|
06.03.2015, 18:04 Uhr
![EICHE besucht im Moment nicht das Board.](themes/icons/useroffline.gif) EICHE
![](http://www.rcpanzer.de/apboard/userpics/up_0000003038.jpg)
|
Hi Stepahn,
Kein Problem, ich habe breite Schulter.
Einfach auf mich schieben
So dann mal wieder neu Bilder vom Fahrzeug.

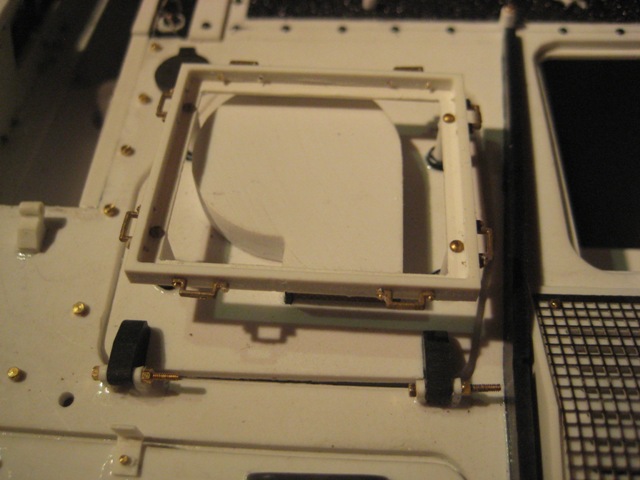

Der Motorraumdeckel mir der Abdeckung für die Motorraumkühlung.
Dazwischen gibt es Schnick Schnack Anbauteile an diversen Ecken und Kanten.

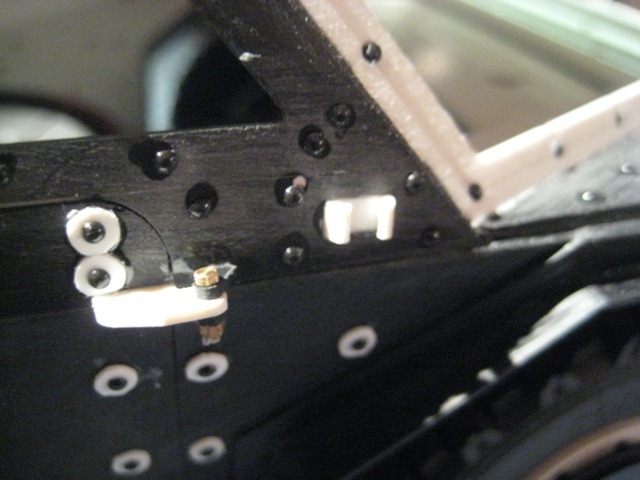

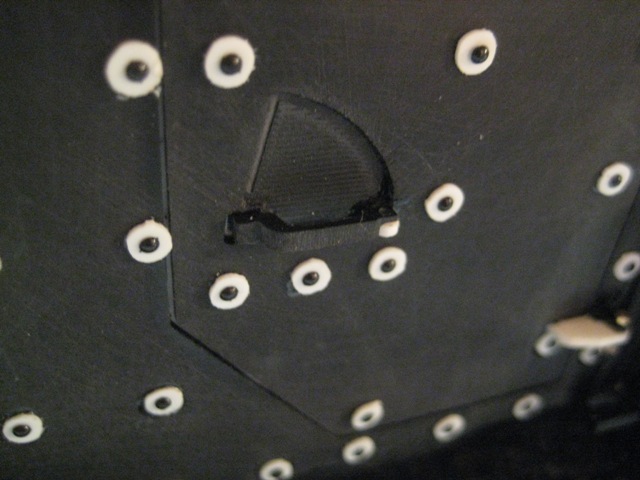

Der Türgriff mit Ausfräsung zum Anbringen eines Vorhangschlosses.
Schnick, Schnack vorne.
Über die Abdeckung der Motorraumbelüftung wird dann die Halterung für Zub. montiert.
Mein Fennek wird hier ein Tarnnetz mit Wüstentarnung erhalten.
Nun der Zustand von hinten, hier kann man sehr schön das kleine Gitter von der Abdeckung der
Motorraumkühlung erkennen.
Fortsetzung folgt....... -- Gruß Gerhard
|
|
|
|
|
06.03.2015, 18:15 Uhr
![tiger1200 besucht im Moment nicht das Board.](themes/icons/useroffline.gif) tiger1200
|
Hallo Gerhard,
wieder super anzusehen was du da schraubst und fräst,
da werde ich nicht mitkommen mit meinem ausmessen und schneiden und feilen.
gruss Marc
|
|
|
|
|
07.03.2015, 13:09 Uhr
![SLT50-2 besucht im Moment nicht das Board.](themes/icons/useroffline.gif) SLT50-2
Der Dachsmaster
![](http://www.rcpanzer.de/apboard/userpics/up_0000002091.jpg)
|
Hi Gerhard,
der Fennek sieht absolut klasse aus zumal dieses Modell ein wahres Detailgrab ist .
Gruß
Michael -- nicht´s ist unmöglich,wenn man es nur will
|
|
|
|
|
07.03.2015, 13:19 Uhr
![chris_at besucht im Moment nicht das Board.](themes/icons/useroffline.gif) chris_at
[Moderator]
![](http://www.rcpanzer.de/apboard/userpics/up_0000003142.jpg)
|
Echt Wahnsinn was Du da wieder an Detailarbeit baust;
Wenn mein Großer nur die Hälfte an Details hätte;
Richtig geiler Modellbau, Danke für Deine tollen Bauberichte!
-- Gruss
Chris
www.Kanonenjagdpanzer.com
Forum RAG-MM
-----------------------------------------
Mitglied der RAG-MM
|
|
|
|
|
07.03.2015, 15:05 Uhr
![EICHE besucht im Moment nicht das Board.](themes/icons/useroffline.gif) EICHE
![](http://www.rcpanzer.de/apboard/userpics/up_0000003038.jpg)
|
Hallöchen Männer,
danke für Eure positive Rückmeldung.
Da macht das ganze gleich noch etwas mehr Spaß und die Bilder schießen nur so aus der Kamera.
Natürlich gibt es heute auch noch ein kleines update, bevor ich im Anschluss um die Häuser ziehe.
PLANTSCHEN und KINO
So, hier die neuen Details bzw. Bilder.
Die Lufthutze vom Getriebeluftkanal sowie der ABC Schutzbelüftungsanlage.

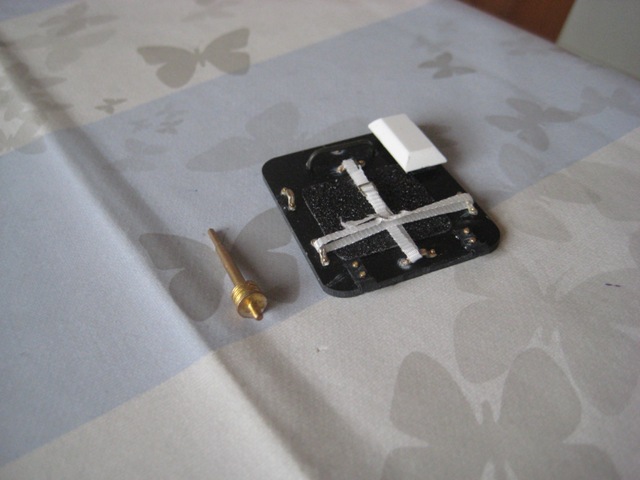

Wartungsdeckel der ABC Schutzbelüftungsanlage mit Antenne.
Spiegelhalter usw.

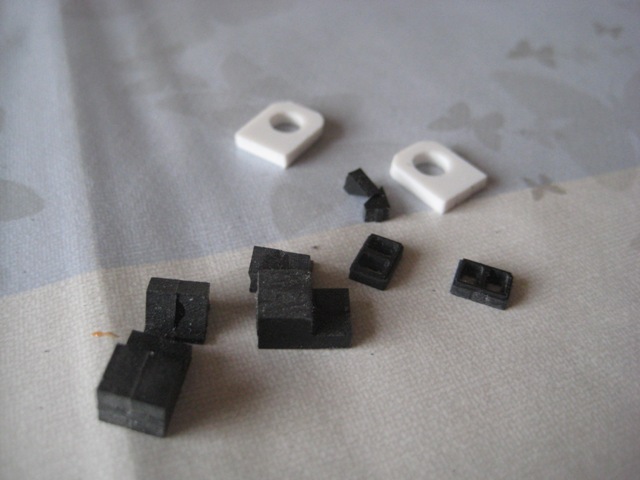

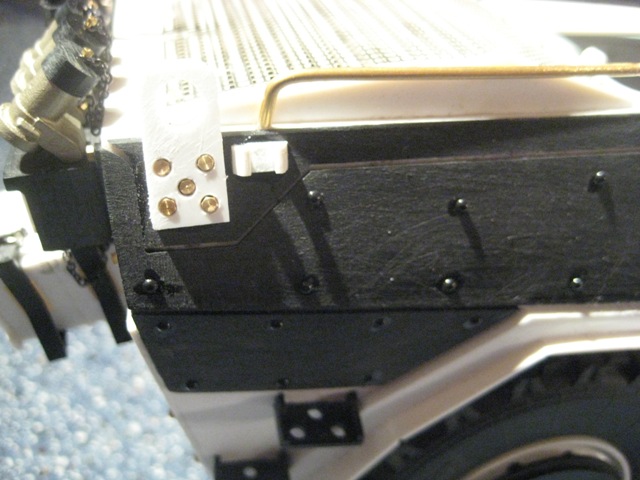

Hier die Einzelteile der oberen Positionslampen , inkl. Schloss für die Motorhaube.
Motorhäubchen mit Vorhängeschloss gesichert, gegen Diebstahl des Bordwerkzeuges.

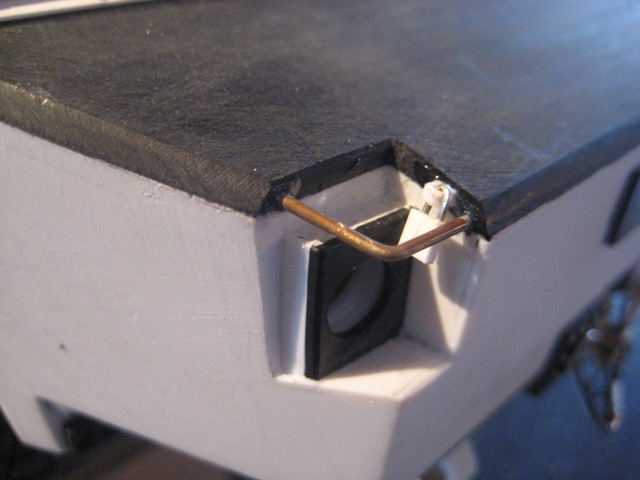

Nun die montierten Ösen, Spiegelhalter sowie Pos. Lichter.

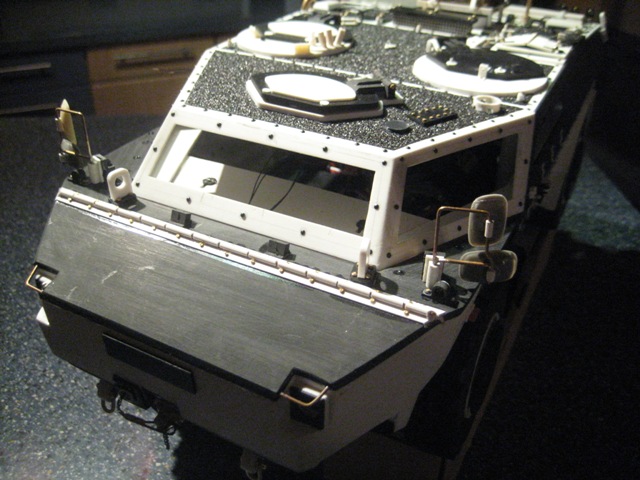

Im Bug Bereich ist dann auch alles soweit fertig gestellt.
Kurzer Blick von oben, die beiden Klappen der BAA II sind auch bereits fertig gestellt.
-- Gruß Gerhard
|
|
|
|
|
08.03.2015, 15:59 Uhr
![EICHE besucht im Moment nicht das Board.](themes/icons/useroffline.gif) EICHE
![](http://www.rcpanzer.de/apboard/userpics/up_0000003038.jpg)
|
Hallo Modellbaufreunde,
Hier mal wieder ein paar Details am Fahrzeug.

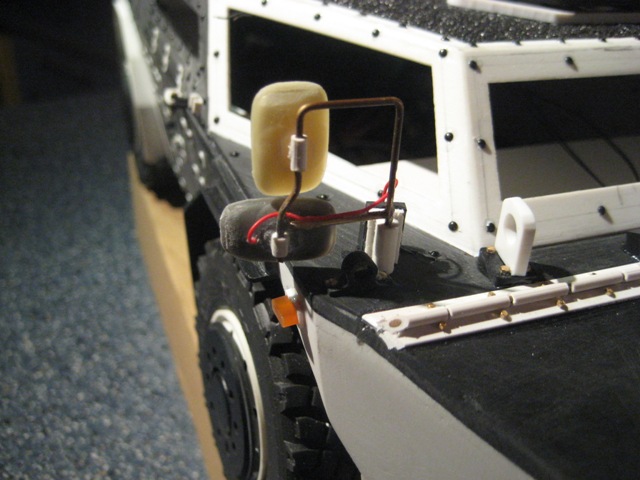

Es wurden die Scheibenwischer sowie die Außenspiegel angefertigt und montiert.

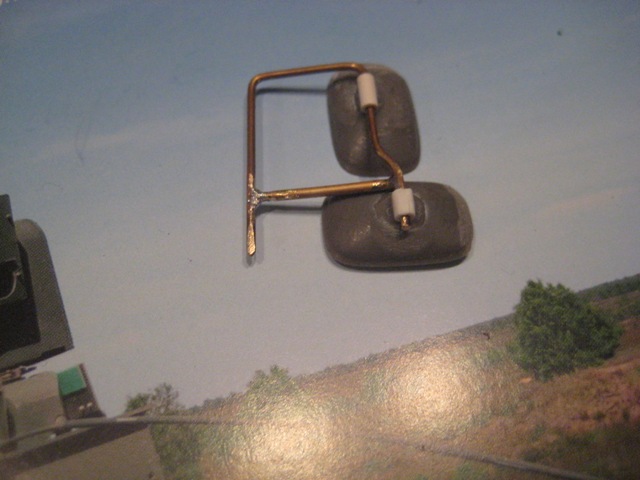

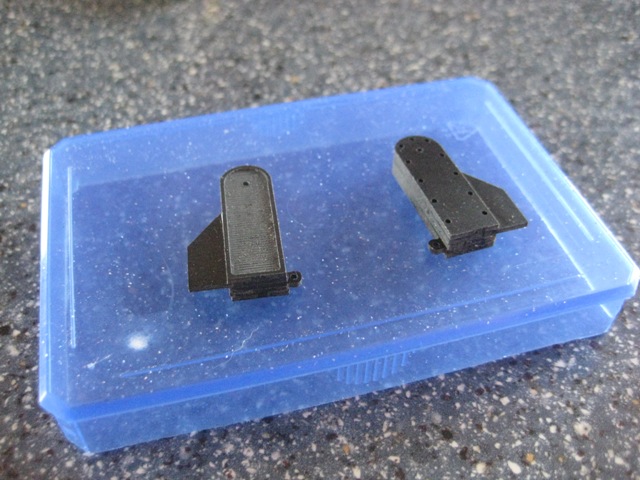

Hier der Grundspiegel von AFV aus dem Fuchs Sortiment.
Die Spiegel werden dann in die Aufnahmen gesteckt.
Nun fehlt nur noch die Verbindungsleitung zu dem Spiegel.

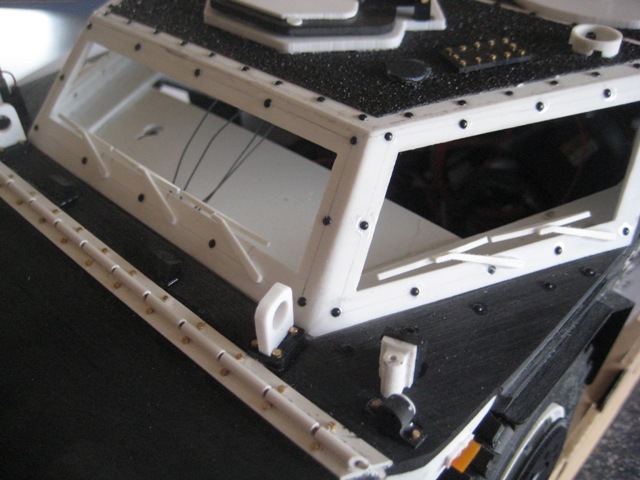

Zum Schluss folgen noch die Scheibenwischer.
Jetzt geht es über die Waffenanlage mit einer Granatwerfermaschine für den richtigen bums. -- Gruß Gerhard
|
|
|
|
|
14.03.2015, 15:40 Uhr
![EICHE besucht im Moment nicht das Board.](themes/icons/useroffline.gif) EICHE
![](http://www.rcpanzer.de/apboard/userpics/up_0000003038.jpg)
|
Hallo Modellbaufreunde,
bei mir geht es auch wieder weiter, obwohl ich diese Woche mehr mit dem Maßstab 1:1 zu kämpfen hatte.
Arbeit erledigt und es geht mit dem Hobby weiter.
ich habe mal bei der Waffenanlage einige Teile gezeichnet und gefräst.
Da der FENNEK JFST standardmäßig mit dem Zielgerät LAZ 400L ausgestattet ist, sollte diese auch bei meinem Modell übernommen werden.
Die Waffenstation vom Typ 1530 ist somit für mehrere Waffentypen variabel.
Hier mal die ersten Bilder.

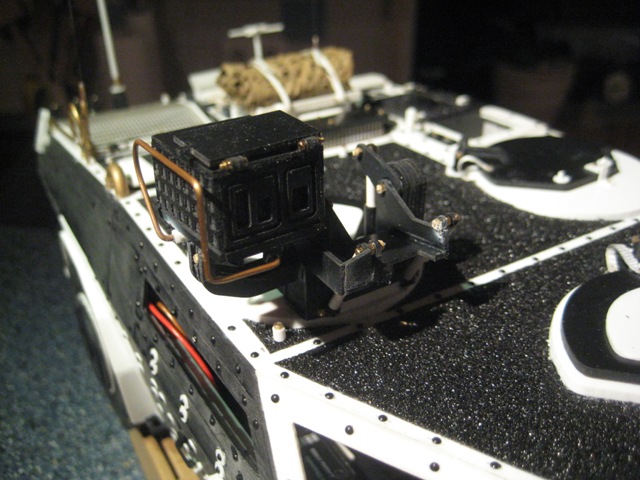

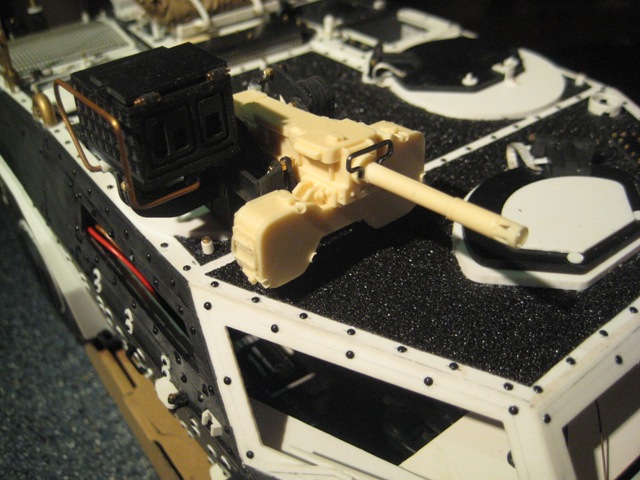

Zielgerät LAZ 400L

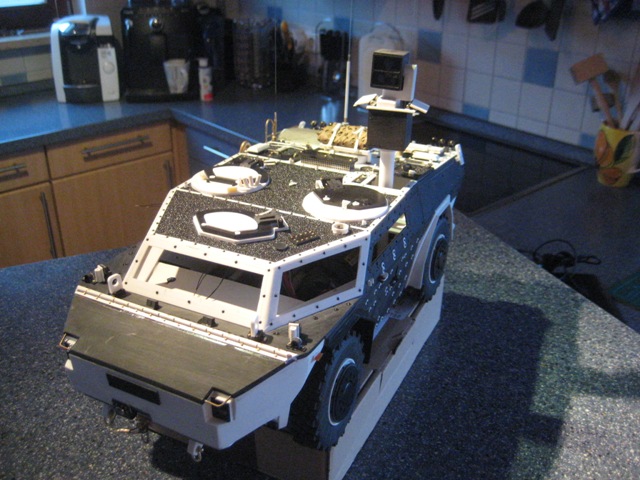

Nun das ganze am Fahrzeug montiert, sprich verklebt.
Und das Ka Bum Gerät
Und zum Schluss die Ansicht von hinten.
im nächsten Schritt müssen jetzt Frankensteins Kreaturen geschaffen werden, damit was aus den Luken
schauen kann.
Fortsetzung folgt........ -- Gruß Gerhard
|
|
|
|
|
15.03.2015, 08:23 Uhr
![SLT50-2 besucht im Moment nicht das Board.](themes/icons/useroffline.gif) SLT50-2
Der Dachsmaster
![](http://www.rcpanzer.de/apboard/userpics/up_0000002091.jpg)
|
Hi Gerhard,
langsam bekomme ich Angst , Du wirst von Modell zu Modell immer besser
Gruß
Michael -- nicht´s ist unmöglich,wenn man es nur will
|
|
|
|
|
