Thema: Out of Box, ESK Mungo im Maßstab 1:16 von AFV |
[ - Antworten - ] |
19.05.2017, 18:14 Uhr
![EICHE besucht im Moment nicht das Board.](themes/icons/useroffline.gif) EICHE
![](http://www.rcpanzer.de/apboard/userpics/up_0000003038.jpg)
|
Hallo Modellbaufreunde,
nachdem mein Crawler 1:10 einen neuen Besitzer fand und wohlbehütet das Haus verlassen hat, habe ich via Bestellung mir ein neues Projekt an Land gezogen.
Meine ISAF Einsatztruppe braucht Verstärkung für die bevorstehenden Patrouillen Aufgaben.
Der ESK Mungo soll ein kleines Entspannungsprojekt sein , welcher mit ein paar Schnick Schnacks ausgestattet wird.

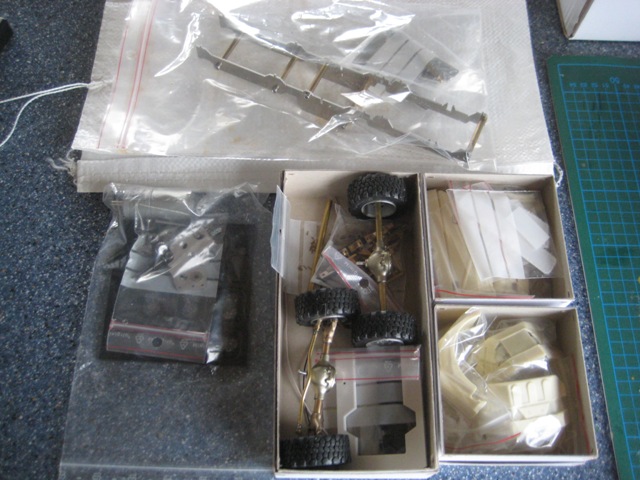

Der Anlieferzustand, alles schön verpackt und in Baugruppen getrennt gehalten.
Die Bauanleitung zum Mungo ist farbig gestaltet.
Dann folgte die Bestandsaufnahme.

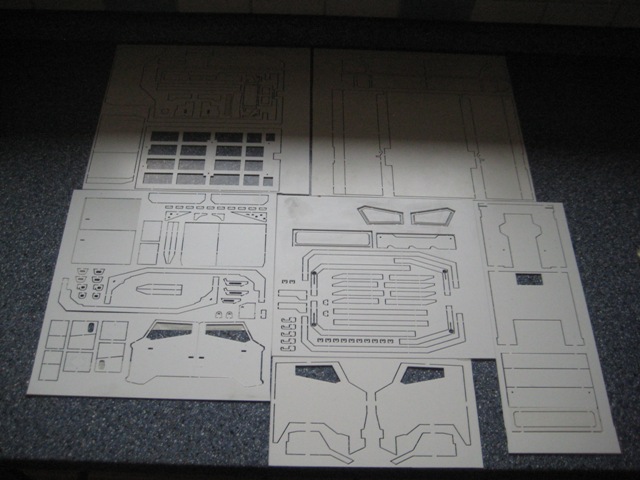

Übersicht der Poly Frästeile.
![](http://www.rcpanzer.de/apportal/usr/gallerie/user/3031/B8cNSsGMQqwB/uhJjot49Jjy8cin7GMlWw7GVv5FfQVvJaTZ.jpg)
-- Gruß Gerhard
|
|
|
|
|
19.05.2017, 18:49 Uhr
![Radfahrer besucht im Moment nicht das Board.](themes/icons/useroffline.gif) Radfahrer
![](http://www.rcpanzer.de/apboard/userpics/up_0000001218.png)
|
Hallo Gerhard!
Is der nieeeeedlich - wächst der noch? Erinnert mich von den Proportionen an die Elektrokarren, die früher auf Bahnhöfen Sachen transportiert haben.
Ach der wird bestimmt schön. Viel Erfolg beim Zusammenbauen.
-- Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
|
|
|
20.05.2017, 20:43 Uhr
![EICHE besucht im Moment nicht das Board.](themes/icons/useroffline.gif) EICHE
![](http://www.rcpanzer.de/apboard/userpics/up_0000003038.jpg)
|
Hallo Olaf,
Ja, man möchte es kaum glauben.
Da hat ja auch eine ganze Fallschirmjäger Gruppe drauf platz.
Noch stecken wir ja ganz am Anfang

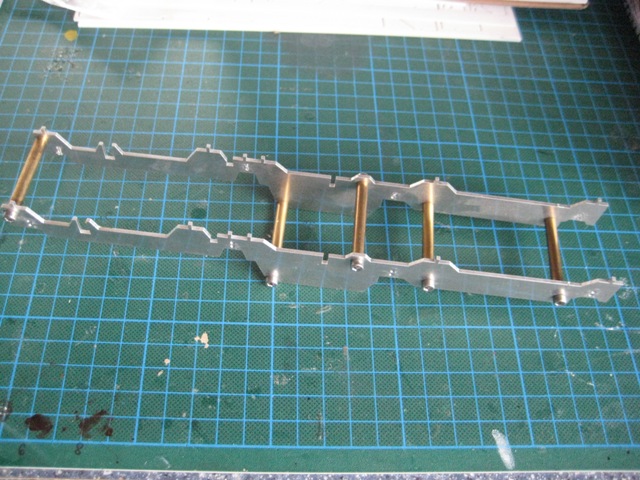

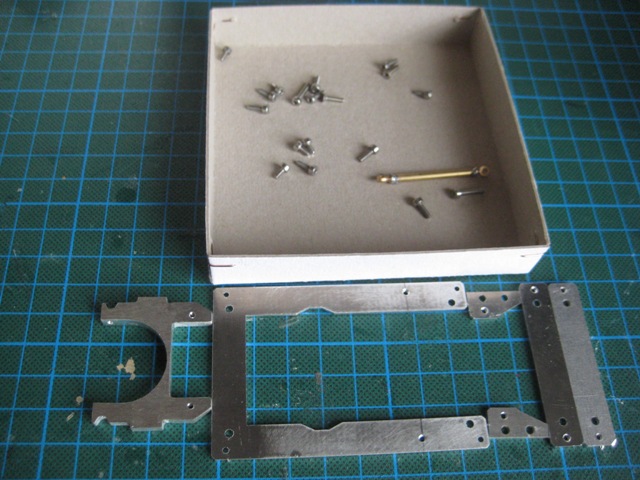

Entgegen der Bauanleitung beginne ich mit dem Rahmen und den befindlich Trägerteilen.
Etwas UHU Endfest und dann ab in den Backofen zum aushärten.
-- Gruß Gerhard
|
|
|
|
|
22.05.2017, 19:22 Uhr
![EICHE besucht im Moment nicht das Board.](themes/icons/useroffline.gif) EICHE
![](http://www.rcpanzer.de/apboard/userpics/up_0000003038.jpg)
|
Hallo zusammen,

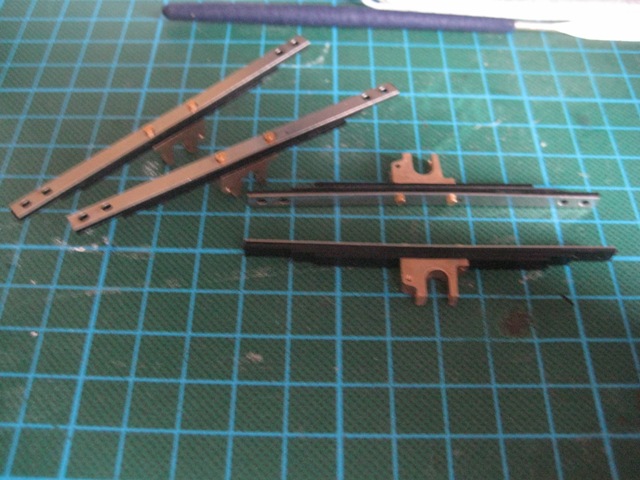

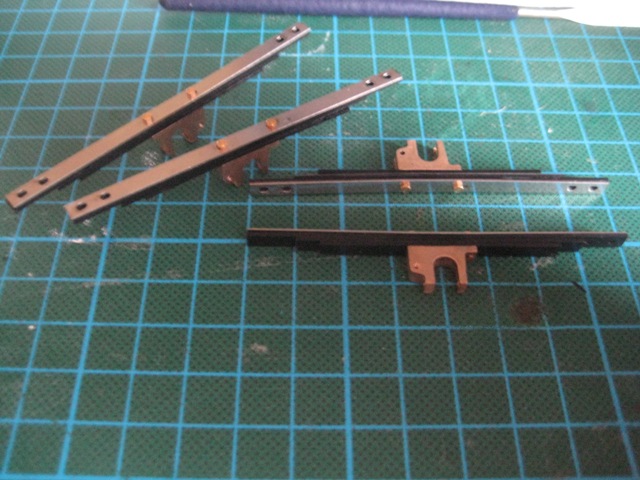

ganz Entspannt habe ich mich an die Blattfeder Pakete gemacht.
Für die Verschraubung habe ich meinen Sechskant Einsatz etwas an der Drehe bearbeiten/ opfern müssen.
Sonst kommste de net ran.

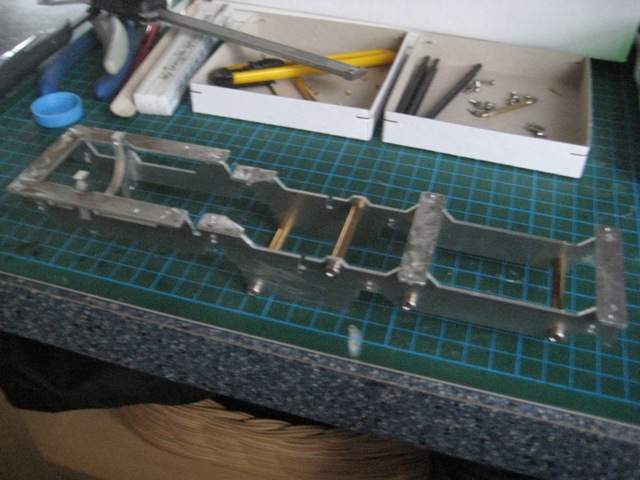

Dann konnte die Montage mit dem Rahmen erfolgen.
Fortsetzung folgt.....
-- Gruß Gerhard
|
|
|
|
|
22.05.2017, 21:08 Uhr
![Gremlin85 besucht im Moment nicht das Board.](themes/icons/useroffline.gif) Gremlin85
|
Na da bleibe ich doch mal direkt am Ball. -- MkG
Markus
\\\\\\\\\\\\\\\" Anker - wirf \\\\\\\\\\\\\\\"
|
|
|
|
|
24.05.2017, 19:38 Uhr
![EICHE besucht im Moment nicht das Board.](themes/icons/useroffline.gif) EICHE
![](http://www.rcpanzer.de/apboard/userpics/up_0000003038.jpg)
|
Hallo Markus,
das freut mich natürlich.

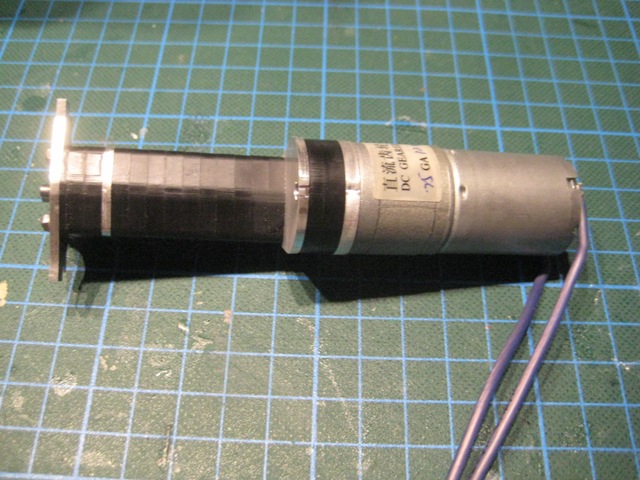

Als nächstes Stand der Bau des Getriebes auf dem Programm.
Das hat sehr viel Spaß gemacht, da die Teile perfekt auf einander abgestimmt sind.
Kein Ärgern , das Dinges ist verdammt gut durchdacht vom Tom.
Lob und Anerkennung !
Hier mal ein paar Bilder der einzelnen Bauabschnitte.

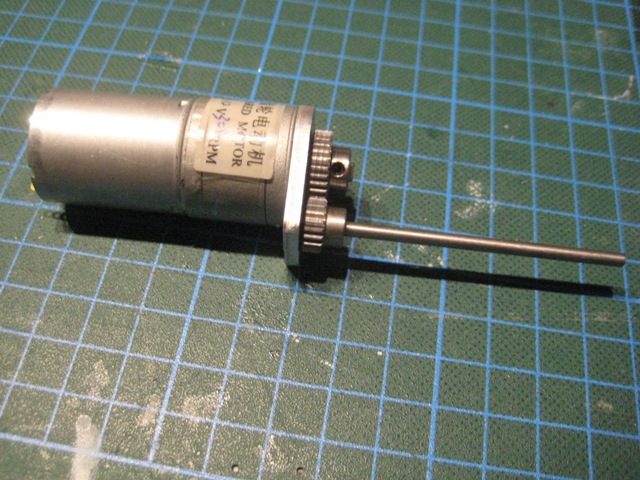

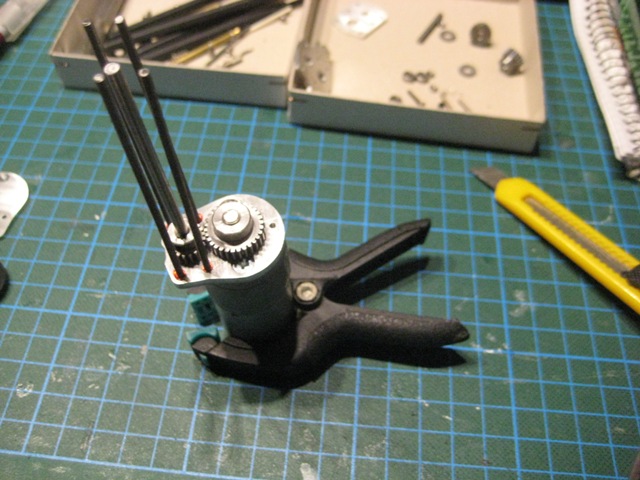

Einlaufen lassen des Motors, läuft schnuffig
Dann ist das Antriebsgetriebe soweit fertig gestellt.
-- Gruß Gerhard
|
|
|
|
|
24.05.2017, 20:37 Uhr
![Radfahrer besucht im Moment nicht das Board.](themes/icons/useroffline.gif) Radfahrer
![](http://www.rcpanzer.de/apboard/userpics/up_0000001218.png)
|
Hallo Gerhard,
macht das Verteilergetriebe noch was? Also ist es ein starrer Durchtrieb oder wie funktioniert es? -- Isch ´abe ga´ keine Fahrrad!
Olaf (der Radfahrer)
|
|
|
|
|
27.05.2017, 10:43 Uhr
![Tekobi besucht im Moment nicht das Board.](themes/icons/useroffline.gif) Tekobi
![](http://www.rcpanzer.de/apboard/userpics/up_0000004784.png)
|
Hallo Gerhard!
Den AFV Mungo hatte ich schon seit längerem im Auge.
Schön dass du uns den hier im Detail zeigst!
MfG Tobi
--
Es ist ungleich besser, beizeiten Dämme zu bauen, als darauf zu hoffen dass die Flut Vernunft annimmt!!
|
|
Beitrag 1 mal editiert. Zuletzt editiert von Tekobi am 27.05.2017 10:44.
|
|
|
29.05.2017, 07:49 Uhr
![scenic99 besucht im Moment nicht das Board.](themes/icons/useroffline.gif) scenic99
Bob der Baumeister
![](http://www.rcpanzer.de/apboard/userpics/up_0000002669.jpg)
|
... uuuups, was sehe ich da - der Gerhard macht jetzt auch Schlüsselanhänger
Na da bin ich mal gespannt
Gruß
Dirk
--
email@dirkkristen.de
http://www.dirkkristen.de
|
|
Beitrag 1 mal editiert. Zuletzt editiert von scenic99 am 29.05.2017 07:50.
|
|
|
29.05.2017, 18:23 Uhr
![EICHE besucht im Moment nicht das Board.](themes/icons/useroffline.gif) EICHE
![](http://www.rcpanzer.de/apboard/userpics/up_0000003038.jpg)
|
Servus Dirk,
na für einen Schlüsselanhänger ist er definitiv zu groß.
Ein Panzer Unterlegkeil ist er daher auch nicht.
Also auf den Punkt gebracht, ein ideales Objekt, für eine Multi Ladepritsche.
Ein Wiesel Bausatz wurde ja bis dato hier nicht angeboten ........................................

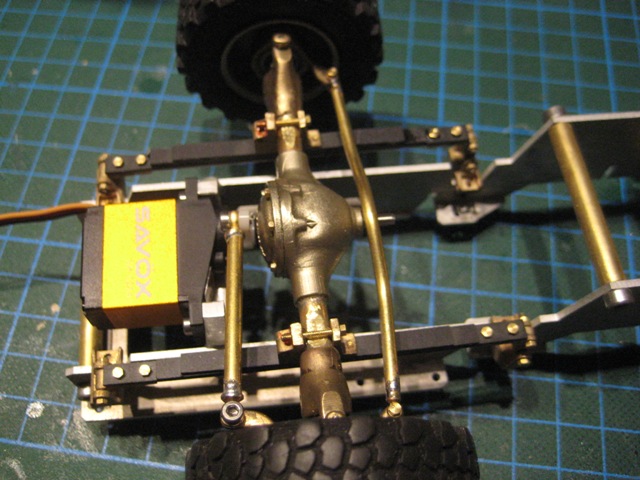

In der Zwischenzeit ist ein Servo eingetroffen und die Lenkung wurde mal inspiziert.

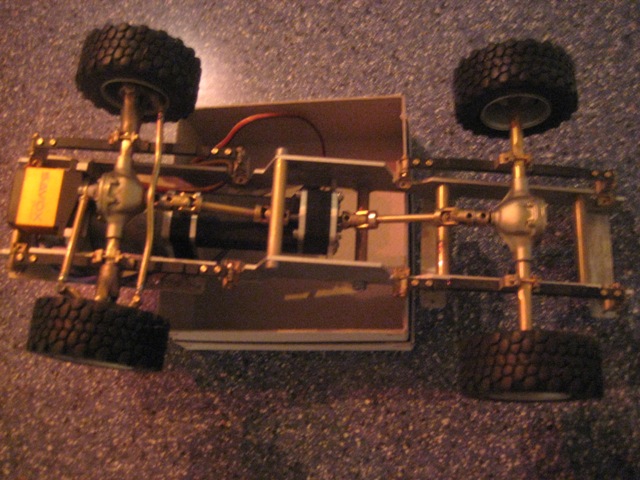

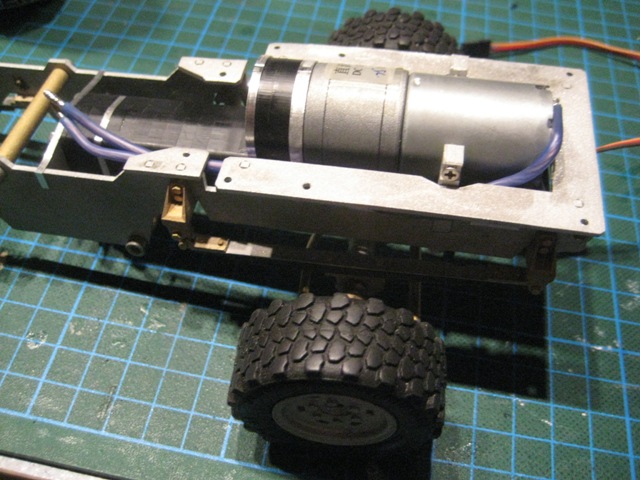

Im Anschluss konnte das Getriebe platziert und fixiert werden.
Danach konnten die Kardanwellen angepasst und montiert werden.

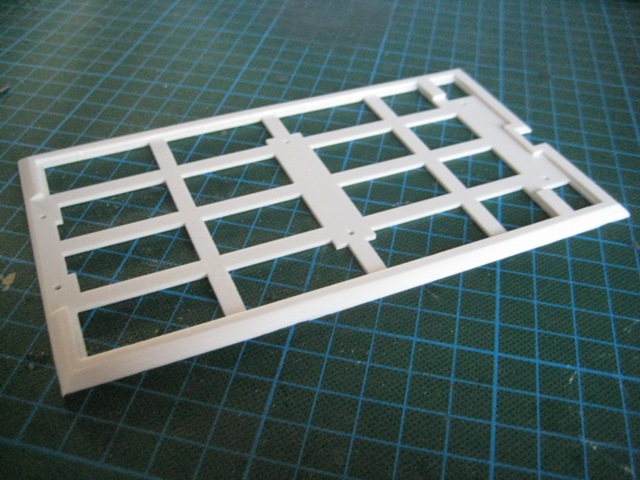

Parallel hierzu wurde dann die Bodenplatte der Plattform vorbereitet.
Nach dem verkleben der beiden Bauteile muss diese im 45 Grad Winkel angeschliffen werden.
-- Gruß Gerhard
|
|
|
|
|
29.05.2017, 21:40 Uhr
![Jagdpanther68 besucht im Moment nicht das Board.](themes/icons/useroffline.gif) Jagdpanther68
|
Hallo Gerhard
auf den BB freu ich mich werde fleißig mitlesen.
Ja der Mungo ist ein schönes RC BW Fahrzeug.
LG
Michael
-- Feldkoch der Ingelheimer Instandsetzungtruppe
Rechtschreibfehler sind als Künstlerische Freiheit zubetrachten
Gruß Feldkoch
Fertige Modelle Jagdpanther, Stug III,Sherman,Panzabüchse 41
in Bau Leopard 2 HL
|
|
|
|
|
31.05.2017, 21:02 Uhr
![scenic99 besucht im Moment nicht das Board.](themes/icons/useroffline.gif) scenic99
Bob der Baumeister
![](http://www.rcpanzer.de/apboard/userpics/up_0000002669.jpg)
|
Hi Gerhard,
na komm ... viel größer is er doch nicht
Sieht interessant aus - ich bleib mal dran.
Gruß
Dirk -- email@dirkkristen.de
http://www.dirkkristen.de
|
|
|
|
|
01.06.2017, 21:17 Uhr
![EICHE besucht im Moment nicht das Board.](themes/icons/useroffline.gif) EICHE
![](http://www.rcpanzer.de/apboard/userpics/up_0000003038.jpg)
|
Hallo Michael und Dirk,
freut mich, wenn der kleine die Interesse der Gemeinde weckt.
Einen Bericht habe ich ja noch gefunden, außer einen Eigenbau.

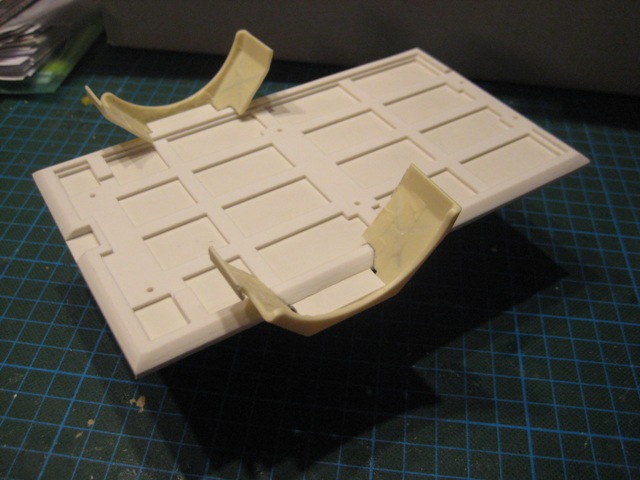

Nachdem ich mal Abends 1 Stunde mir Zeit nahm, habe ich die Bodenplatte der Ladefläche verklebt.

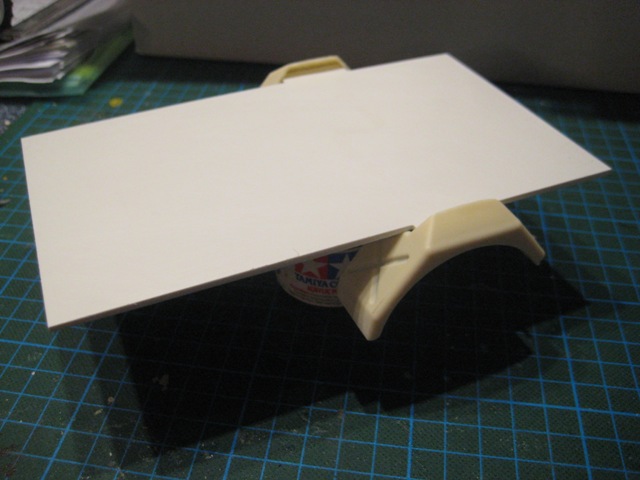

Danach habe ich die hinteren Kotflügel von den Resin Angüssen befreit und gemäß Hinweise verklebt.

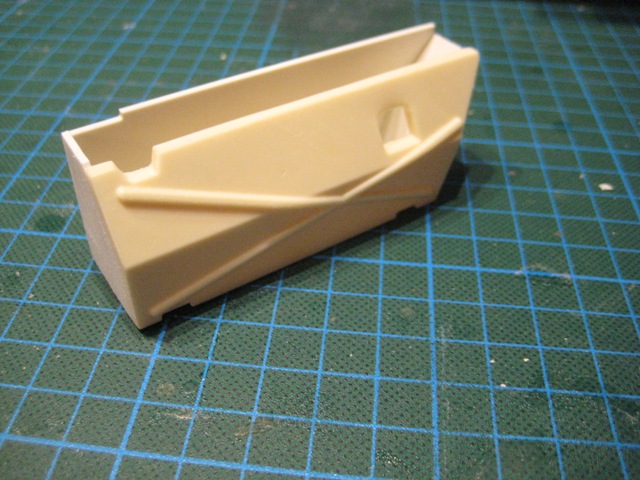

Danach habe ich mich an die beiden Seitenverkleidungen unterhalb der Ladefläche gemacht.
Unter der linken Seitenverkleidung befindet sich der Batteriekasten und der Kraftstofftank.

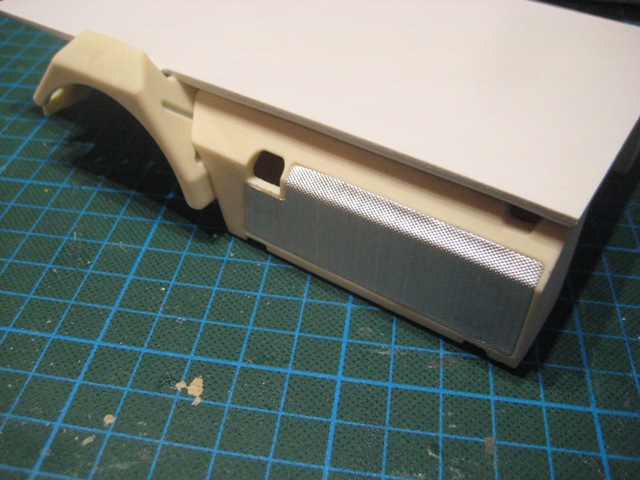

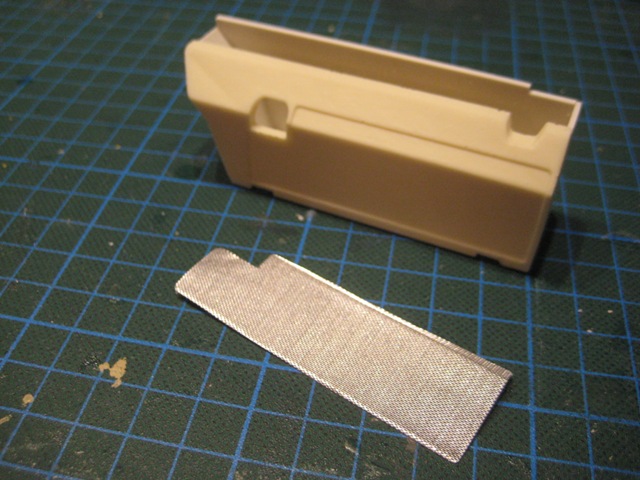

Für die rechte habe ich mal die Werkstatt kurz auf den Kopf gestellt und nach einen Reststück von einem
feinen Gitter gesucht.
Die darunter befindliche Wasser- Ladeluft Kühlereinheit ist nun durch das Lochblech angedeutet.
Ebenfalls befindet sich darunter der Kondensator für die Klimaanlage
Fortsetzung folgt.............. -- Gruß Gerhard
|
|
|
|
|
02.06.2017, 13:18 Uhr
![SLT50-2 besucht im Moment nicht das Board.](themes/icons/useroffline.gif) SLT50-2
Der Dachsmaster
![](http://www.rcpanzer.de/apboard/userpics/up_0000002091.jpg)
|
Hi Gerhard ,
wieder ein sehr schöner Bericht von Dir über ein sehr schönes Modell ,gefällt mir sehr gut.
Seriennummer 1 ist leider immer noch verpackt im Karton und wartet auf den Montagetermin ,ich hatte mich in Friedrichshafen dermaßen in das schöne Stück verguckt ,dass ich mich direkt am Stand bei Tom eingelockt hatte und sofort bestellt hatte
Zuerst müssen aber andere Baustellen abgearbeitet werden .
Grüße
Michael
-- nicht´s ist unmöglich,wenn man es nur will
|
|
|
|
|
02.06.2017, 19:43 Uhr
![EICHE besucht im Moment nicht das Board.](themes/icons/useroffline.gif) EICHE
![](http://www.rcpanzer.de/apboard/userpics/up_0000003038.jpg)
|
Hallo Michael,
gut zu wissen, dass ich nicht alleine bin.
Ich habe ganz vergessen, den Tom zu fragen, welche Stückzahl im Umlauf ist. -- Gruß Gerhard
|
|
|
|
|
